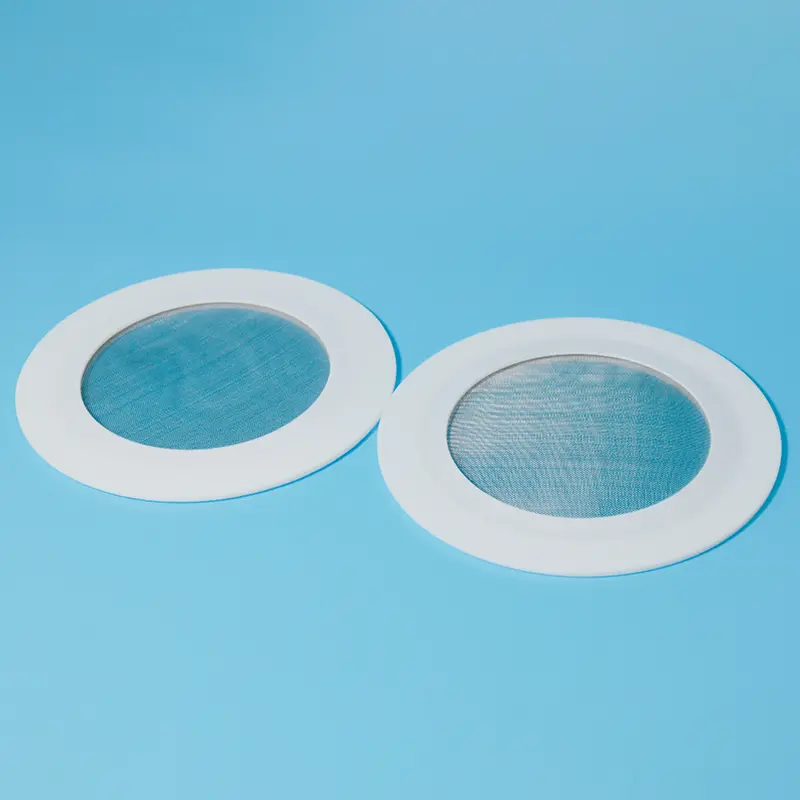

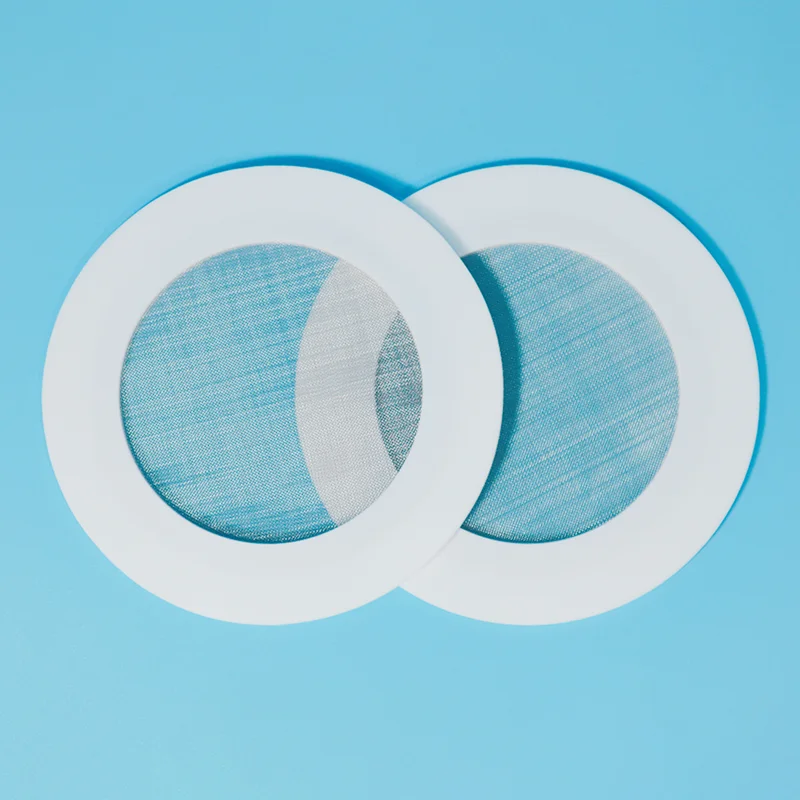

ปะเก็น PTFE เสริมตาข่ายโลหะ

ปะเก็น PTFE เสริมตาข่ายโลหะ มีความแข็งแรงของโครงสร้างที่เหนือกว่าเมื่อเทียบกับปะเก็น PTFE มาตรฐาน โดยมีความต้านทานแรงดันสูงสุด 6.4 MPa (64 บาร์) ข้อมูลจำเพาะของตาข่ายที่มีอยู่มีตั้งแต่ #40 ถึง #200 (วัสดุ SUS316) ในฐานะผู้ผลิตมืออาชีพ Taifno ยังมีรุ่นที่สอดคล้องกับมาตรฐาน FDA ซึ่งเหมาะสำหรับอุตสาหกรรมอาหารและยาอีกด้วย

โปรดระบุขนาดหน้าแปลนและข้อมูลจำเพาะของตาข่าย แล้วเราจะเสนอราคาภายใน 24 ชั่วโมง

ปะเก็น PTFE เสริมตาข่ายโลหะคืออะไร?

ปะเก็น PTFE เสริมตาข่ายโลหะเป็นส่วนประกอบการปิดผนึกคอมโพสิตที่รวมองค์ประกอบการปิดผนึก PTFE เข้ากับตาข่ายสแตนเลส (SUS316) ที่รวมอยู่ในโครงสร้างปะเก็น ตาข่ายโลหะช่วยเสริมแรงในขณะที่ PTFE ให้ความต้านทานต่อสารเคมีและการปิดผนึก

สองการกำหนดค่าหลัก:

ปะเก็นเสริมแรง (โครงสร้าง): ตาข่ายโลหะฝังอยู่ภายในตัว PTFE เพื่อต้านทานการไหลของความเย็น ลดการคืบคลาน และป้องกันการระเบิดภายใต้แรงดันสูง

ปะเก็นตัวกรอง (ตัวกรอง): ตาข่ายโลหะปิดรู ทำหน้าที่เป็นตัวกรองแบบบูรณาการเพื่อจับอนุภาคในขณะที่ PTFE ผนึกหน้าแปลน

มันทำงานอย่างไร:

โครงสร้าง PTFE: ให้ความทนทานต่อสารเคมีสากล (pH 0-14) และการปิดผนึกด้วยแรงเสียดทานต่ำ

ตาข่ายโลหะ (SUS316): เสริมแรง ต้านทานการระเบิด และการกรอง

การยึดเกาะที่เป็นเนื้อเดียวกัน: PTFE หลอมรวมรอบโลหะระหว่างการเผาผนึก — ไม่มีกาว ไม่มีการหลุดล่อน

ประโยชน์ที่สำคัญ:

การออกแบบเสริมแรง:ลดการคืบคลานและการไหลของความเย็น รักษาแรงบิดของโบลต์ให้นานขึ้น

การป้องกันการระเบิด:การเสริมแรงด้วยโลหะช่วยป้องกันการอัดขึ้นรูปของปะเก็นภายใต้แรงดันสูง

การกรองแบบรวม:จับอนุภาคโดยไม่ต้องกรองแยก

การปิดผนึกแรงบิดต่ำ:เหมาะสำหรับหน้าแปลนที่มีกระจก FRP และหน้าแปลนเหล็กหล่อ

ความเข้ากันได้ทางเคมีในวงกว้าง:PTFE จัดการ pH 0-14, SUS316 mesh จัดการกับสื่อส่วนใหญ่

มีเกรดที่เป็นไปตามข้อกำหนดของ FDA:การใช้งานด้านอาหารและยา

ตัวเลือกตาข่ายอเนกประสงค์:มีตั้งแต่ #40 ถึง #200 mesh (SUS316)

ข้อจำกัดที่ควรทราบ:

ตาข่ายกรองต้องมีการตรวจสอบเป็นระยะ การอุดตันอาจทำให้แรงดันตกหรือเสียหายได้

ไม่เหมาะสำหรับการกรองปริมาณมากอย่างต่อเนื่อง: ใช้เครื่องกรองเฉพาะสำหรับการกรองของแข็งหนัก

คู่มือการเปรียบเทียบและการเลือก

ปะเก็น PTFE ตาข่ายโลหะเทียบกับ Metal Jacketed เทียบกับ PTFE มาตรฐาน

คู่มือการเลือกอย่างรวดเร็ว

คู่มือการเลือกขนาดตาข่าย

การใช้งานหลัก

ข้อมูลจำเพาะทางเทคนิค

คุณสมบัติปะเก็น PTFE เสริมตาข่ายโลหะ

ขนาดที่มีจำหน่าย

การประกันคุณภาพ

เรซิน PTFE บริสุทธิ์ 100% — คุณภาพสม่ำเสมอ ชุดแล้วชุดเล่า

ตาข่ายสแตนเลส SUS316 — วัสดุเกรดอาหารทนต่อการกัดกร่อน

การยึดเหนี่ยวที่เป็นเนื้อเดียวกัน — PTFE หลอมผ่านการเจาะรูตาข่าย — ไม่มีการหลุดล่อน

มีเกรดที่ได้มาตรฐาน FDA — สำหรับการใช้งานด้านอาหาร เครื่องดื่ม และยา

การตรวจสอบย้อนกลับแบบเต็ม — ใบรับรองวัสดุตามคำขอ

ระยะเวลาดำเนินการ — ขนาดมาตรฐานในสต็อก (24-48 ชั่วโมง) ขนาดสั่งทำ 7-15 วัน

กรณีศึกษา

ที่สถานีรวบรวมก๊าซธรรมชาติทางตะวันตกเฉียงเหนือของจีน ท่อส่งแรงดันสูงขนาด 15MPa ทำงานภายใต้ความกดดันสูงในระยะยาว ความผันผวนของแรงดันบ่อยครั้ง และสภาวะของตัวกลางที่ซับซ้อน ปะเก็นแผลแบบเกลียวเดิมค่อยๆ ได้รับผลกระทบจากการกัดกร่อนและการเสื่อมสภาพของซีลที่เกิดจากการสัมผัสกับสารที่มีฤทธิ์กัดกร่อนอย่างต่อเนื่องและรอบแรงดันซ้ำๆ ทำให้เกิดความเสี่ยงในการรั่วไหลและส่งผลต่อการทำงานที่ปลอดภัยของระบบท่อ

เพื่อจัดการกับความท้าทายเหล่านี้ จึงมีการติดตั้งปะเก็น PTFE ที่เสริมด้วยตาข่ายสแตนเลส 316L เพื่อเป็นโซลูชันทดแทน ชั้นปิดผนึก PTFE ให้ความทนทานต่อสารเคมีที่ดีเยี่ยม ในขณะที่การเสริมตาข่ายสแตนเลส 316L ช่วยเพิ่มความแข็งแรงเชิงกล ทนต่อแรงดัน และความเสถียรในการปิดผนึกในระยะยาว

หลังจากเปลี่ยนแล้ว ท่อจะทำงานอย่างต่อเนื่องเป็นเวลานานกว่า 2 ปีภายใต้สภาวะแรงดันที่ผันผวน โดยยังคงรักษาประสิทธิภาพการปิดผนึกที่เชื่อถือได้โดยไม่มีการรั่วไหลเป็นศูนย์ตลอดระยะเวลาการบริการ

คำถามที่พบบ่อย

ถาม: ปะเก็น PTFE เสริมตาข่ายโลหะคืออะไร และฉันควรใช้เมื่อใด

ตอบ: ปะเก็น PTFE เสริมตาข่ายโลหะ (หรือที่เรียกว่าปะเก็นกรอง PTFE หรือปะเก็น PTFE เสริม) รวมความต้านทานต่อสารเคมีของ PTFE เข้ากับการเสริมแรงหรือการกรองตาข่ายสแตนเลส

ใช้รุ่นเสริมแรงเมื่อคุณต้องการความต้านทานการคืบและการป้องกันการระเบิด ในแรงดันสูง การหมุนเวียนความร้อน หรือบริการสุญญากาศ ซึ่ง PTFE มาตรฐานจะเสียรูป

ใช้เวอร์ชันตัวกรองเมื่อคุณต้องการกำจัดอนุภาคออกจากกระแสของเหลวของคุณในขณะที่ปิดผนึกหน้าแปลน กำจัดตัวกรองแยกต่างหาก ลดจุดรั่วไหล และลดต้นทุนการติดตั้ง

มีจำหน่ายในขนาดตาข่ายตั้งแต่ #40 ถึง #200 (SUS316) และเกรดที่เป็นไปตามข้อกำหนดของ FDA

ถาม: มีตาข่ายขนาดใดบ้าง และฉันจะเลือกขนาดที่เหมาะสมได้อย่างไร

ตอบ: ปะเก็น PTFE ที่มีตาข่ายโลหะ โดยทั่วไปมีจำหน่ายใน #40, #60, #100, #150 และ #200 mesh (สแตนเลส SUS316)

คู่มือการเลือก:

#40 (หยาบ): ของแข็งขนาดใหญ่ สารละลาย การขุด

#60 (กลาง): การกรองอุตสาหกรรมทั่วไป

#100 (ละเอียด): กระบวนการทางเคมี, การกรองปานกลาง

#150-#200 (ละเอียดมาก): การใช้งานด้านยา ความบริสุทธิ์สูง อาหาร

ตาข่ายที่สูงขึ้นช่วยให้การกรองละเอียดยิ่งขึ้น แต่แรงดันตกคร่อมจะสูงขึ้น สำหรับการโหลดของแข็งหนัก ให้ใช้เครื่องกรองโดยเฉพาะ ตาข่ายปะเก็นมีไว้สำหรับการกำจัดอนุภาคเล็กน้อยถึงปานกลาง

ต้องการความช่วยเหลือในการเลือกตาข่ายที่เหมาะสมหรือไม่? ติดต่อเราเพื่อแจ้งข้อมูลสื่อ อุณหภูมิ ความดัน และขนาดอนุภาคของคุณ

ถาม: อะไรคือขีดจำกัด — และข้อผิดพลาดที่พบบ่อยที่สุด?

ตอบ: อุณหภูมิ: -180°C ถึง +200°C บริการต่อเนื่อง

ความดัน: สูงสุด 6.4 MPa (64 บาร์) ขึ้นอยู่กับความหนาและการออกแบบ

เคมี: PTFE pH 0-14 — SUS316 mesh จัดการกับกรด ด่าง และตัวทำละลายส่วนใหญ่

ข้อผิดพลาดทั่วไปสามประการ:

(1) การใช้ปะเก็นกรองสำหรับการบรรทุกของแข็งหนัก ตาข่ายอุดตัน แรงดันสะสม และปะเก็นอาจเสียหายได้ ใช้เครื่องกรองเฉพาะสำหรับของแข็งหนัก

(2) การเลือกขนาดตาข่ายผิด: ละเอียดเกินไปทำให้เกิดแรงดันตก; หยาบเกินไปทำให้อนุภาคผ่านได้

(3) การเพิกเฉยต่อการตรวจสอบเป็นระยะ: ตัวกรองอาจหลวมหรือเสียหายเมื่อเวลาผ่านไป ตรวจสอบอย่างสม่ำเสมอ
