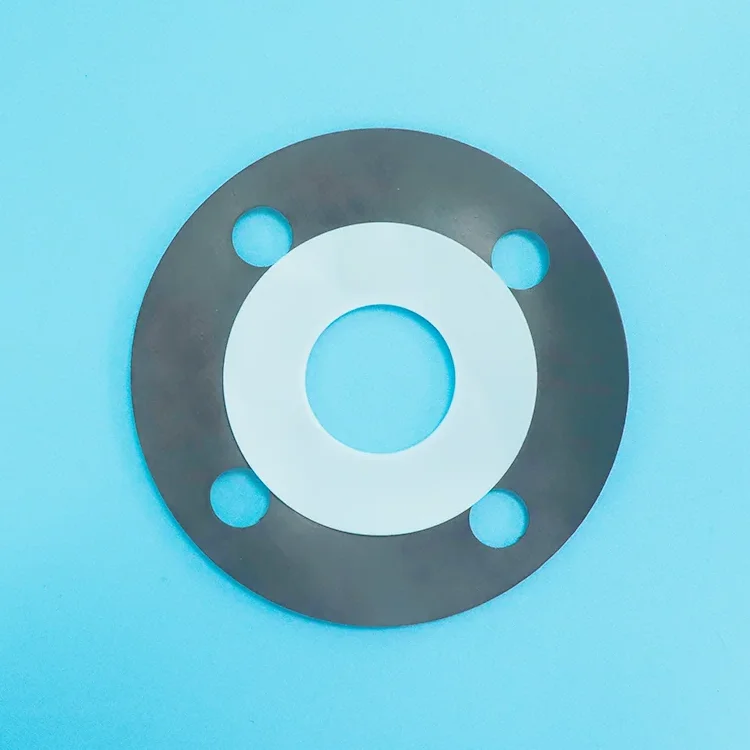

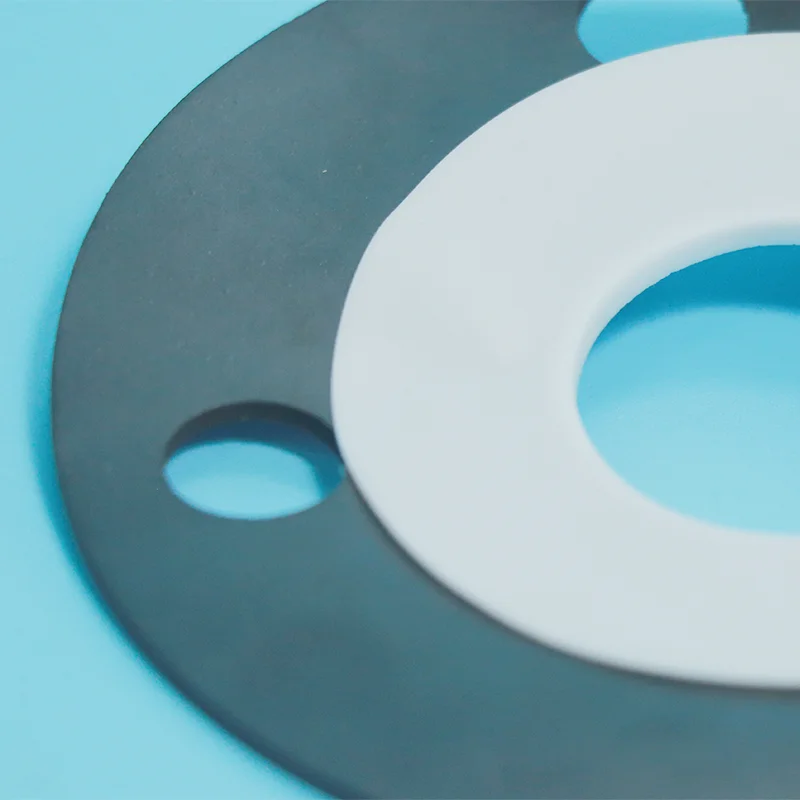

ปะเก็นซองจดหมาย PTFE ชนิด B

ปะเก็นซองจดหมาย PTFE ชนิด B ได้รับการกลึงจากบล็อก PTFE ให้เป็นหน้าตัดสี่เหลี่ยมจัตุรัส โดยห่อหุ้มแกนฟิลเลอร์จนเต็มโดยไม่มีรอยกรีด ความสมบูรณ์ของการปิดผนึกที่ดีกว่า Type A ต้นทุนต่ำกว่า PTFE แบบแข็ง

ส่งขนาดหน้าแปลนและสื่อของคุณไปที่ Taifno เราเป็นผู้ผลิตมืออาชีพและสามารถนำเสนอโซลูชั่นที่ปรับแต่งได้

ปะเก็นซองจดหมาย PTFE Type B คืออะไร?

ปะเก็นซอง PTFE ประเภท B ประกอบด้วยปลอกด้านนอก PTFE ที่กลึงจากบล็อกหรือแผ่น PTFE แข็ง โดยห่อหุ้มแกนตัวเติมแบบอ่อนไว้ทั้งหมด ต่างจากประเภท A (ซึ่งมีการตัดกรีดจากขอบด้านนอก) ประเภท B นั้นมีหน้าตัดเป็นรูปสี่เหลี่ยมจัตุรัสและไม่มีรอยกรีด — แกนฟิลเลอร์จะถูกปิดผนึกอย่างสมบูรณ์ภายในซอง PTFE

โครงสร้าง:

แจ็คเก็ต PTFE: ตัดเฉือนจากบล็อกหรือแผ่น PTFE ให้เป็นหน้าตัดสี่เหลี่ยม ห่อหุ้มแกนฟิลเลอร์ทั้งหมดโดยไม่มีช่องเปิดโล่ง

แกนตัวเติม: วัสดุที่ไม่ใช่โลหะ เช่น แผ่นยางที่ไม่มีแร่ใยหิน เส้นใยอัด หรือแผ่นคอมโพสิตกราไฟท์

โครงสร้างแบบ B: ซองเต็มที่มีหน้าตัดสี่เหลี่ยมจัตุรัสกลึง ไม่มีรอยกรีด ไม่มีตัวเติมที่เปลือยเปล่า ความสมบูรณ์ของการปิดผนึกที่ดีขึ้น

ลักษณะสำคัญ:

ไม่มีรอยผ่า: แกนตัวเติมถูกปิดผนึกไว้อย่างสมบูรณ์ภายในแจ็คเก็ต PTFE โดยไม่มีจุดอ่อนที่ถูกเปิดเผย

ความสมบูรณ์ของการปิดผนึกที่ดีขึ้น: โครงสร้างเครื่องจักรให้ประสิทธิภาพการปิดผนึกที่เหนือกว่าเมื่อเทียบกับประเภท A

การจับคู่เส้นผ่านศูนย์กลางภายใน: เส้นผ่านศูนย์กลางด้านในสามารถตัดเฉือนให้ตรงกับรูหน้าแปลน ป้องกันการไหลปั่นป่วนและลดการกัดเซาะ

คู่มือการเปรียบเทียบและการเลือก

ประเภท A กับประเภท B กับประเภท C กับ PTFE แข็ง

คู่มือการเลือกอย่างรวดเร็ว

การใช้งานหลัก

ข้อมูลจำเพาะทางเทคนิค

คุณสมบัติปะเก็นซองจดหมายชนิด B PTFE

ตัวเลือกฟิลเลอร์ที่มีอยู่

กรณีศึกษา

ที่โรงงานปิโตรเคมีขนาดใหญ่ในเซี่ยงไฮ้ วาล์วท่อทางออกของเครื่องอัดก๊าซเอทิลีนแครกเกอร์ (คลาส 300) ทำงานภายใต้เงื่อนไขการบริการที่มีH₂S โดยสัมผัสกับสารที่มีฤทธิ์กัดกร่อน อุณหภูมิที่สูงขึ้น ความผันผวนของแรงดัน และรอบการสตาร์ท-ดับบ่อยครั้ง ปะเก็นพันเกลียวแบบเดิมค่อยๆ สูญเสียประสิทธิภาพการซีลในระหว่างการใช้งานระยะยาว เนื่องจากการกัดกร่อนของวัสดุขดลวดและส่วนประกอบตัวเติม ทำให้เกิดความเสี่ยงในการรั่วไหลและเพิ่มความต้องการในการบำรุงรักษา

เพื่อจัดการกับความท้าทายเหล่านี้ โรงงานได้เปลี่ยนปะเก็นที่มีอยู่เป็นปะเก็นที่ห่อหุ้ม PTFE ชนิด B ด้วยคุณสมบัติแกนตัวเติมที่มีความยืดหยุ่นหุ้มด้วยแจ็คเก็ต PTFE ทั้งหมด การออกแบบนี้ให้ความต้านทานที่ดีเยี่ยมต่อ H₂S, กรด, ด่าง และสารเคมีที่มีฤทธิ์รุนแรงอื่นๆ ในขณะเดียวกันก็ป้องกันการสัมผัสโดยตรงระหว่างตัวกลางในกระบวนการและวัสดุตัวเติมภายใน แกนที่อัดได้ยังให้ประสิทธิภาพการฟื้นตัวที่ดีขึ้น ช่วยให้ปะเก็นสามารถชดเชยความผิดปกติของหน้าแปลนและความผันผวนของแรงดันระหว่างการทำงาน

หลังการติดตั้ง ปะเก็นที่ห่อหุ้ม PTFE Type B ได้รับประสิทธิภาพการปิดผนึกที่มั่นคงในการใช้งานวาล์วทางออกของเครื่องอัดก๊าซเอทิลีนแครกเกอร์ ตลอดรอบระยะเวลา 4 ปี ระบบรักษาการรั่วไหลเป็นศูนย์ แสดงให้เห็นถึงความน่าเชื่อถือในระยะยาวของเทคโนโลยีปะเก็นที่ห่อหุ้ม PTFE ในการใช้งานปิดผนึกปิโตรเคมีที่มีความต้องการสูง ในขณะเดียวกันก็ลดความถี่ในการบำรุงรักษาและปรับปรุงความปลอดภัยในการปฏิบัติงาน

คำถามที่พบบ่อย

ถาม: ปะเก็นซองจดหมาย PTFE Type B คืออะไร และฉันควรใช้เมื่อใด

ตอบ: ปะเก็นซอง PTFE ประเภท B เป็นแจ็คเก็ต PTFE กลึงที่มีหน้าตัดเป็นรูปสี่เหลี่ยมจัตุรัส ห่อหุ้มแกนตัวเติมแบบอ่อนทั้งหมดโดยไม่มีรอยกรีด ซองเต็มให้ความสมบูรณ์ของการปิดผนึกที่เหนือกว่าเมื่อเทียบกับประเภท A (ชนิดกรีด) ไม่มีแกนตัวเติมที่เปลือยเปล่า และไม่มีจุดอ่อนที่อาจเกิดขึ้น เส้นผ่านศูนย์กลางภายในสามารถตัดเฉือนให้ตรงกับรูหน้าแปลน เพื่อป้องกันการไหลปั่นป่วน

ใช้ประเภท B เมื่อ: คุณต้องการความน่าเชื่อถือในการซีลที่ดีกว่า Type A สำหรับบริการที่มีฤทธิ์กัดกร่อนปานกลางถึงสูง (สูงถึง 5.0 MPa) แต่ไม่ต้องการจ่ายค่า PTFE ที่เป็นของแข็ง

เมื่อใดที่จะไม่ใช้ประเภท B: การใช้งานแรงดันต่ำและคำนึงถึงต้นทุนโดยประเภท A เพียงพอ สำหรับบริการที่มีแรงดันสูงหรือเส้นผ่านศูนย์กลางขนาดใหญ่ พิจารณาประเภท C เพื่อความบริสุทธิ์ทางเคมีขั้นสูงสุดและไม่มีความเสี่ยงต่อการซึมผ่าน พิจารณา PTFE ที่เป็นของแข็ง

ถาม: ปะเก็น Type B กับปะเก็น PTFE แบบแข็ง ฉันควรเลือกอันไหน

ตอบ: ประเภท B (ซอง) มีความทนทานต่อสารเคมีจากแจ็คเก็ต PTFE พร้อมการอัดตัวจากแกนตัวเติม โดยมีต้นทุนที่ต่ำกว่า PTFE ที่เป็นของแข็ง

อย่างไรก็ตาม แกนฟิลเลอร์สามารถถูกโจมตีได้หากสื่อซึมผ่านแจ็คเก็ต PTFE เมื่อเวลาผ่านไป ปะเก็น PTFE แบบแข็งให้ความทนทานต่อสารเคมีและความบริสุทธิ์สูงสุด ไม่มีแกนตัวเติม และไม่เสี่ยงต่อการซึมผ่าน

แต่มีราคาสูงกว่ามากและมีความยืดหยุ่นน้อยกว่า (ไม่มีแกนฟิลเลอร์ที่จะสปริงกลับ)

กฎด่วน:

แรงดันปานกลาง ประหยัดต้นทุน มีฤทธิ์กัดกร่อน → ประเภท B

แรงดันสูง บริสุทธิ์เป็นพิเศษ การบริการที่สำคัญ ไม่มีความเสี่ยงต่อการซึมผ่าน → PTFE แบบแข็ง

ถาม: อะไรคือข้อจำกัดและข้อผิดพลาดที่พบบ่อยที่สุดคืออะไร?

ตอบ: อุณหภูมิ: สูงถึง +200°C

ความดัน: สูงสุด 5.0 MPa (50 บาร์)

เคมี: ความต้านทานสากล pH 0-14 ไม่สามารถใช้ได้กับโลหะอัลคาไลหลอมเหลวหรือธาตุฟลูออรีนที่อุณหภูมิสูง PTFE สามารถซึมผ่านสารเคมีบางชนิด (กรดไนตริก คลอรีน เอทิลีนออกไซด์) เมื่อเวลาผ่านไป

ข้อผิดพลาดทั่วไป:

(1) การใช้ประเภท B ในการใช้งานที่มีสื่อแทรกซึม PTFE: สารเคมีบางชนิดสามารถซึมผ่าน PTFE เมื่อเวลาผ่านไปและโจมตีแกนฟิลเลอร์ เปลี่ยนปะเก็นเป็นประจำ หรือใช้ปะเก็น PTFE ที่เป็นของแข็ง

(2) การขันมากเกินไป: การบีบอัดมากเกินไปอาจทำให้แจ็คเก็ต PTFE เสียหายได้ ให้ใช้แรงบิดที่ควบคุมได้

(3) การเลือกขนาดไม่ถูกต้อง: แนะนำให้ใช้ประเภท A และ B สำหรับขนาดสูงสุด DN500 สำหรับเส้นผ่านศูนย์กลางที่ใหญ่กว่า แนะนำให้ใช้ประเภท C
