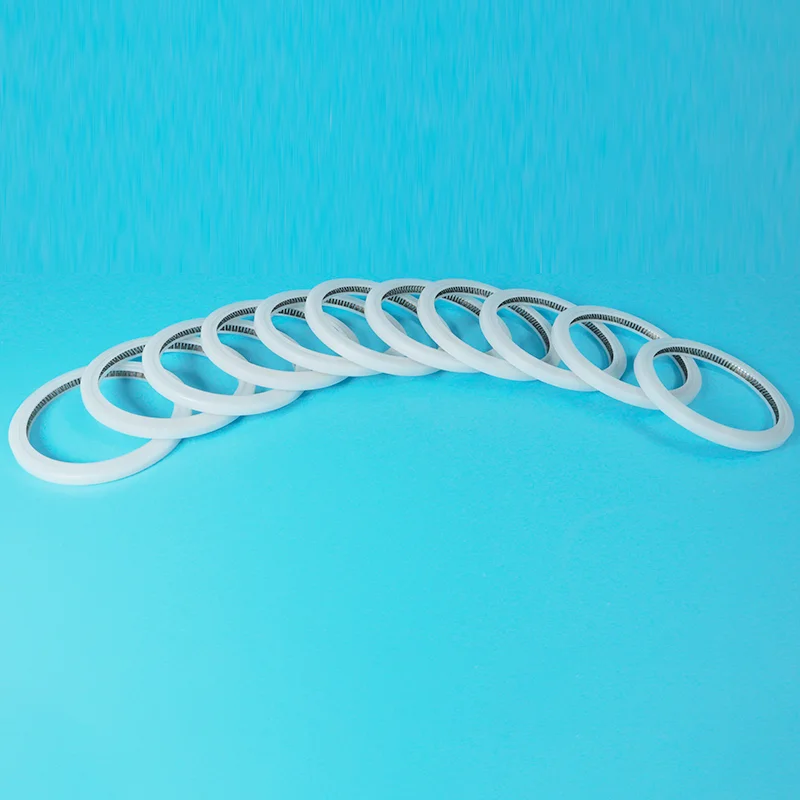

A ซีลพลังสปริงชนิด Vได้รับการออกแบบมาเพื่อรักษาประสิทธิภาพการซีลที่เชื่อถือได้ เมื่อซีลอีลาสโตเมอร์ทั่วไปต้องเผชิญกับแรงดัน อุณหภูมิ การสัมผัสสารเคมี การทำงานที่ความเร็วต่ำ หรือการไม่มีการใช้งานเป็นเวลานาน โปรไฟล์การซีลรูปตัว V ทำงานร่วมกับเครื่องเพิ่มพลังงานสปริงภายในเพื่อรักษาการสัมผัสกับพื้นผิวผสมพันธุ์ การออกแบบนี้สามารถให้ประสิทธิภาพการปิดผนึกที่มั่นคงในสภาวะการทำงานทางอุตสาหกรรมที่หลากหลาย
บทความนี้จะอธิบายวิธีการทำงานของซีลเสริมพลังสปริงชนิด V เหตุใดการเพิ่มพลังงานของสปริงจึงมีความสำคัญ การเลือกวัสดุและสปริงส่งผลต่ออายุการใช้งานอย่างไร ตำแหน่งที่ซีลเหล่านี้มักใช้ และวิธีการหลีกเลี่ยงปัญหาการติดตั้งและการทำงานทั่วไป นอกจากนี้ยังมีตารางเปรียบเทียบที่เป็นประโยชน์และรายการตรวจสอบการแก้ไขปัญหาสำหรับวิศวกร ทีมบำรุงรักษา ผู้ผลิตอุปกรณ์ และผู้ซื้อในภาคอุตสาหกรรม
ซีลพลังสปริงชนิด V เป็นส่วนประกอบการซีลที่มีความแม่นยำซึ่งรวมโปรไฟล์การซีลรูปตัว V เข้ากับส่วนประกอบสปริง โดยทั่วไปซีลจะผลิตจากโพลีเมอร์ประสิทธิภาพสูง เช่น PTFE หรือสารประกอบ PTFE ดัดแปลง ในขณะที่สปริงให้แรงในแนวรัศมีหรือแนวแกนอย่างต่อเนื่องกับพื้นผิวการซีล
ต่างจากซีลอีลาสโตเมอร์ทั่วไปที่ต้องอาศัยความยืดหยุ่นของตัวเองเป็นส่วนใหญ่เพื่อรักษาหน้าสัมผัสซีล ซีลแบบสปริงใช้กลไกการจ่ายพลังงานอิสระ สิ่งนี้ทำให้การออกแบบมีประโยชน์อย่างยิ่งเมื่อวัสดุปิดผนึกมีความยืดหยุ่นจำกัด หรือเมื่ออุปกรณ์ทำงานภายใต้สภาวะความร้อน เคมี หรือทางกลที่ต้องการ
โปรไฟล์รูปตัว V ยังได้รับการออกแบบทางวิศวกรรมเพื่อควบคุมแรงกดสัมผัสและรองรับรูปทรงการติดตั้งเฉพาะได้อีกด้วย ขึ้นอยู่กับการใช้งาน ซีลอาจได้รับการออกแบบสำหรับการซีลแบบคงที่ การเคลื่อนที่แบบลูกสูบ การเคลื่อนที่แบบหมุน หรือสภาวะแรงดันเฉพาะ
สปริงเป็นหนึ่งในองค์ประกอบการทำงานที่สำคัญที่สุดของระบบซีล เมื่อติดตั้งซีล สปริงจะสร้างแรงสัมผัสเริ่มต้นระหว่างขอบซีลและพื้นผิวผสมพันธุ์ แรงนี้จะช่วยปิดช่องว่างเล็กๆ และรักษาการสัมผัสกันก่อนที่แรงดันของระบบจะถูกสร้างขึ้นเต็มที่
เมื่อความดันภายในระบบเพิ่มขึ้น แรงดันอาจส่งผลต่อโปรไฟล์ซีลและปรับปรุงแรงสัมผัสในบริเวณซีล การรวมกันของแรงสปริงและแรงดันของระบบช่วยให้ซีลสามารถรักษาส่วนต่อประสานการซีลที่มั่นคงตลอดสภาวะการทำงานที่เปลี่ยนแปลงไป
ควรเลือกการกำหนดค่าสปริงตามการใช้งาน การออกแบบสปริงที่แตกต่างกันสามารถให้ลักษณะการรับน้ำหนัก พฤติกรรมการเสียดสี และความต้านทานต่อสภาพแวดล้อมทางเคมีหรือความร้อนที่แตกต่างกัน
รูปทรงของซีลพลังสปริงชนิด V มีอิทธิพลโดยตรงต่อการกระจายแรงการซีล โปรไฟล์ที่ได้รับการออกแบบมาอย่างดีสามารถสร้างหน้าสัมผัสที่มีการควบคุมตามพื้นผิวการซีลโดยไม่สร้างแรงเสียดทานที่ไม่จำเป็น
ความสมดุลนี้มีความสำคัญอย่างยิ่งในการใช้งานแบบไดนามิก แรงกดสัมผัสที่มากเกินไปอาจเพิ่มแรงเสียดทานและการสร้างความร้อน ในขณะที่แรงกดสัมผัสที่ไม่เพียงพออาจส่งผลให้เกิดการรั่วไหล โครงสร้างรูปตัว V เป็นรากฐานที่มีประโยชน์ในการปรับแต่งโปรไฟล์การซีลให้เหมาะกับความต้องการใช้งานของอุปกรณ์
| คุณสมบัติการออกแบบ | บทบาทหน้าที่ | ผลประโยชน์ที่เป็นไปได้ |
|---|---|---|
| โปรไฟล์รูปตัว V | ควบคุมหน้าสัมผัสการซีล | แรงปิดผนึกที่สมดุล |
| เครื่องเพิ่มพลังสปริง | รักษาแรงกดสัมผัส | ปรับปรุงการปิดผนึกด้วยแรงดันต่ำ |
| แจ็คเก็ตโพลีเมอร์ | แยกสื่อออกจากฮาร์ดแวร์ | ทนต่อสารเคมีและอุณหภูมิ |
ซีลพลังสปริงมักถูกเลือกเมื่อซีลอีลาสโตเมอร์ทั่วไปไม่สามารถทนต่อสารเคมี ความสามารถด้านอุณหภูมิ แรงเสียดทานต่ำ และความเสถียรของมิติที่ต้องการ
วัสดุที่ใช้ PTFE สามารถให้ความต้านทานที่ดีเยี่ยมต่อสารเคมีที่มีฤทธิ์รุนแรงและของเหลวในกระบวนการผลิตได้ดีเยี่ยม
สารประกอบโพลีเมอร์ชนิดพิเศษสามารถรองรับการใช้งานที่เกี่ยวข้องกับอุณหภูมิที่สูงขึ้นหรือเปลี่ยนแปลงอย่างรวดเร็ว
สารประกอบ PTFE ที่เลือกอย่างเหมาะสมสามารถลดแรงเสียดทานและการสึกหรอในระบบซีลแบบไดนามิกได้
สปริงจะชดเชยการเปลี่ยนแปลงบางอย่างในหน้าสัมผัสซีลเมื่อซีลทำงานเมื่อเวลาผ่านไป
ข้อดีเหล่านี้ไม่ได้หมายความว่าซีลแบบสปริงทุกตัวจะเหมาะกับทุกสภาพแวดล้อม การเลือกวัสดุที่ถูกต้อง การออกแบบร่อง พื้นผิวสำเร็จ ระดับแรงกด ช่วงอุณหภูมิ และการติดตั้งก็มีความสำคัญไม่แพ้กัน
การเลือกวัสดุควรเริ่มต้นด้วยสภาพการทำงานจริงมากกว่ารูปร่างของซีลเพียงอย่างเดียว เสื้อโพลีเมอร์จะต้องทนทานต่อตัวกลางของกระบวนการ อุณหภูมิ ความดัน แรงเสียดทาน และการเคลื่อนไหวที่คาดหวัง
| วัสดุ | ความแข็งแกร่งโดยทั่วไป | ข้อควรพิจารณาทั่วไป |
|---|---|---|
| เวอร์จิน PTFE | ทนต่อสารเคมีได้ดีเยี่ยมและมีแรงเสียดทานต่ำ | อาจต้องการการเสริมแรงสำหรับสภาวะการสึกหรอที่ท้าทาย |
| PTFE ที่เติมคาร์บอน | ปรับปรุงการสึกหรอและความเสถียรของมิติ | ควรตรวจสอบความเข้ากันได้ของสารประกอบอย่างระมัดระวัง |
| PTFE ที่เติมแก้ว | ปรับปรุงลักษณะการบีบอัดและการสึกหรอ | อาจเพิ่มการสึกหรอของพื้นผิวการผสมพันธุ์ในระบบไดนามิกบางระบบ |
| สารประกอบที่มี PEEK | ประสิทธิภาพทางกลและอุณหภูมิสูง | ต้นทุนวัสดุที่สูงขึ้นและการประมวลผลเฉพาะการใช้งาน |
วัสดุสปริงก็มีความสำคัญเช่นกัน อาจพิจารณาสแตนเลส โลหะผสมที่ทนต่อการกัดกร่อน และวัสดุสปริงพิเศษอื่นๆ ขึ้นอยู่กับสภาพแวดล้อมทางเคมี อุณหภูมิ และความต้านทานต่อความเมื่อยล้าที่ต้องการ
การเลือกซีลตามขนาดที่ระบุเพียงอย่างเดียวเป็นสาเหตุหนึ่งที่พบบ่อยที่สุดของประสิทธิภาพการซีลที่ไม่ดี วิศวกรควรประเมินสภาพแวดล้อมการทำงานที่สมบูรณ์
การผสมผสานระหว่างประสิทธิภาพของโพลีเมอร์และการเพิ่มพลังงานของสปริงทำให้ซีลพลังสปริงชนิด V สามารถรองรับการใช้งานทางอุตสาหกรรมได้หลากหลาย
ในการใช้งานที่มีความต้องการสูง ซีลควรได้รับการตรวจสอบภายใต้เงื่อนไขการทำงานที่เป็นตัวแทน แทนที่จะเลือกจากคำอธิบายแค็ตตาล็อกเพียงอย่างเดียว
โอริงอีลาสโตเมอร์แบบธรรมดาสามารถเป็นทางเลือกที่ประหยัดและมีประสิทธิภาพสูงสำหรับการใช้งานหลายประเภท อย่างไรก็ตาม การออกแบบที่ใช้พลังงานจากสปริงจะมีความน่าสนใจเมื่อสภาพการทำงานเกินขีดความสามารถในทางปฏิบัติของซีลอีลาสโตเมอร์มาตรฐาน
| ปัจจัย | ซีลอีลาสโตเมอร์ธรรมดา | ซีลพลังสปริงชนิด V |
|---|---|---|
| ความยืดหยุ่น | อาศัยคุณสมบัติของอีลาสโตเมอร์อย่างมาก | สปริงให้พลังงานเพิ่มเติม |
| ทนต่อสารเคมี | ขึ้นอยู่กับชนิดของอีลาสโตเมอร์เป็นอย่างมาก | สามารถเป็นเลิศได้ด้วยสารประกอบ PTFE ที่เหมาะสม |
| แรงเสียดทาน | ขึ้นอยู่กับวัสดุและการหล่อลื่น | อาจมีค่าต่ำด้วยสารประกอบโพลีเมอร์ที่เหมาะสม |
| ความสามารถด้านอุณหภูมิ | ขึ้นอยู่กับวัสดุ | มีตัวเลือกโพลีเมอร์อุณหภูมิสูงให้เลือก |
| ความยืดหยุ่นในการออกแบบ | โปรไฟล์มาตรฐานมีอยู่ทั่วไป | โปรไฟล์ วัสดุ และสปริงสามารถใช้งานเฉพาะได้ |
แม้แต่ซีลที่ให้พลังงานสปริงชนิด V คุณภาพสูงก็สามารถทำงานล้มเหลวก่อนเวลาอันควรได้ หากกระบวนการติดตั้งทำให้ขอบซีลเสียหายหรือทำให้ซีลอยู่ภายใต้ความเค้นเชิงกลที่ไม่เหมาะสม
สำหรับอุปกรณ์ไดนามิก สภาพพื้นผิวของเพลาหรือรูมีความสำคัญอย่างยิ่ง รอยขีดข่วน ความหยาบมากเกินไป รอยตัดเฉือนที่แหลมคม หรือการปนเปื้อน อาจทำให้เกิดเส้นทางการรั่วไหลและเร่งการสึกหรอของซีลได้
| ปัญหา | สาเหตุที่เป็นไปได้ | แนะนำให้ตรวจสอบ |
|---|---|---|
| การรั่วไหล | ผิดมิติ ปากเสียหาย พลังงานไม่เพียงพอ | ตรวจสอบร่อง โปรไฟล์ซีล สปริง และการประกอบ |
| แรงเสียดทานสูง | แรงสัมผัสมากเกินไป การหล่อลื่นไม่ดี วัสดุที่ไม่เหมาะสม | ตรวจสอบแรงสปริง วัสดุ ความเร็ว และผิวสำเร็จ |
| สึกหรออย่างรวดเร็ว | พื้นผิวผสมพันธุ์ที่หยาบหรือสื่อที่มีฤทธิ์กัดกร่อน | ตรวจสอบสภาพพื้นผิวและความเข้ากันได้ของวัสดุ |
| ความเสียหายจากการอัดขึ้นรูป | การกวาดล้างหรือแรงกดดันมากเกินไป | ตรวจสอบแรงกด ช่องว่าง การออกแบบสำรอง และวัสดุซีล |
| การเสียรูปของซีล | การติดตั้งไม่ถูกต้องหรือการสัมผัสอุณหภูมิ | ตรวจสอบขั้นตอนการประกอบและสภาวะความร้อน |
การเลือกซัพพลายเออร์เป็นมากกว่าการเปรียบเทียบราคาต่อหน่วย พันธมิตรการปิดผนึกที่เชื่อถือได้ควรจะสามารถเข้าใจการใช้งาน แนะนำวัสดุที่เหมาะสม รักษาความสม่ำเสมอของขนาด และให้การสนับสนุนทางเทคนิคเมื่อเกิดปัญหา
Ningbo Taifno PTFE พลาสติกโปรดักส์ จำกัดมุ่งเน้นไปที่การปิดผนึกและผลิตภัณฑ์พลาสติกที่ใช้ PTFE และสามารถนำเสนอโซลูชั่นที่มุ่งเน้นการใช้งานสำหรับลูกค้าที่ต้องการส่วนประกอบการปิดผนึกที่ปรับแต่งเอง สำหรับผู้ซื้อในภาคอุตสาหกรรม การทำงานโดยตรงกับผู้ผลิตสามารถลดความซับซ้อนในการสื่อสารเกี่ยวกับวัสดุ ขนาด โปรไฟล์ และข้อกำหนดในการผลิต
หน้าที่หลักของ V-Type Spring Energized Seal คืออะไร?
หน้าที่หลักของมันคือการรักษาส่วนต่อประสานการปิดผนึกที่มีการควบคุมระหว่างพื้นผิวผสมพันธุ์สองอัน แจ็คเก็ตโพลีเมอร์เป็นตัวกั้นการปิดผนึก ในขณะที่สปริงจ่ายพลังงานอย่างต่อเนื่อง
ซีลเสริมพลังสปริงชนิด V เหมาะสำหรับการใช้งานแบบไดนามิกหรือไม่
ใช่. ขึ้นอยู่กับโปรไฟล์ วัสดุ การกำหนดค่าสปริง ความเร็ว ความดัน และสภาพพื้นผิว สปริงเหล่านี้สามารถออกแบบสำหรับการใช้งานแบบลูกสูบหรือแบบหมุนได้
เหตุใดจึงใช้ PTFE ทั่วไปสำหรับซีลที่มีพลังงานสปริง
PTFE มีแรงเสียดทานต่ำและทนทานต่อสารเคมีหลายชนิดได้ดี สารประกอบ PTFE ต่างๆ สามารถได้รับการออกแบบทางวิศวกรรมเพื่อปรับปรุงความต้านทานการสึกหรอ ความแข็ง และความเสถียรของมิติ
สามารถปรับแต่ง Spring Energized Seal แบบ V-Type ได้หรือไม่
ใช่. การปรับแต่งอาจรวมถึงขนาด โปรไฟล์การซีล สารประกอบโพลีเมอร์ วัสดุสปริง การกำหนดค่าสปริง และข้อกำหนดเฉพาะการใช้งานอื่นๆ
ฉันควรให้ข้อมูลอะไรบ้างเมื่อขอใบเสนอราคาประทับตรา
ระบุขนาดซีล ขนาดร่อง หากมี แรงดันใช้งาน อุณหภูมิ ประเภทการเคลื่อนที่และความเร็ว ตัวกลางในการซีล เพลาหรือวัสดุในการเจาะ ผิวสำเร็จของพื้นผิว และเงื่อนไขการบริการที่คาดไว้ แบบร่างหรือตัวอย่างซีลที่มีอยู่ยังช่วยให้กระบวนการคัดเลือกมีความแม่นยำมากขึ้นอีกด้วย
สาเหตุที่พบบ่อยที่สุดของความล้มเหลวในการซีลก่อนกำหนดคืออะไร?
ความล้มเหลวก่อนกำหนดอาจเป็นผลมาจากขนาดที่ไม่ถูกต้อง วัสดุที่เข้ากันไม่ได้ ระยะห่างมากเกินไป ผิวสำเร็จไม่ดี การติดตั้งที่ไม่เหมาะสม การโหลดสปริงที่ไม่เหมาะสม หรือสภาวะการทำงานที่อยู่นอกเหนือช่วงการออกแบบ
ซีลพลังสปริงชนิด V อาจเป็นวิธีแก้ปัญหาที่มีประสิทธิภาพสูงเมื่อการใช้งานต้องการแรงซีลที่ควบคุม แรงเสียดทานต่ำ ทนต่อสารเคมี ทนต่ออุณหภูมิ และประสิทธิภาพที่เชื่อถือได้ภายใต้สภาพการทำงานที่เปลี่ยนแปลง โปรไฟล์การซีลรูปตัว V และตัวเพิ่มพลังงานสปริงทำงานร่วมกันเพื่อรักษาการสัมผัสกัน ในขณะเดียวกันก็รองรับข้อจำกัดของวัสดุการซีลที่ยืดหยุ่นน้อย
อย่างไรก็ตาม ตัวซีลเป็นเพียงส่วนหนึ่งของระบบซีลที่สมบูรณ์เท่านั้น การเลือกวัสดุที่ถูกต้อง การกำหนดค่าสปริง รูปทรงของร่อง ความดัน อุณหภูมิ การตกแต่งพื้นผิว ระยะห่าง การติดตั้ง และความเร็วในการทำงาน ล้วนส่งผลต่อประสิทธิภาพขั้นสุดท้าย
สำหรับผู้ผลิตอุปกรณ์ ทีมบำรุงรักษา ผู้จัดจำหน่าย และผู้ซื้อในอุตสาหกรรม การเลือกซีลพลังสปริงชนิด V ที่เหมาะสมจึงควรเริ่มต้นด้วยข้อกำหนดการใช้งาน แทนที่จะเลือกขนาดมาตรฐานเท่านั้น ผู้ผลิตที่มีประสบการณ์ทางเทคนิคสามารถช่วยเปลี่ยนพารามิเตอร์การทำงานเหล่านั้นให้เป็นโซลูชันการปิดผนึกที่ใช้งานได้จริง
Ningbo Taifno PTFE พลาสติกโปรดักส์ จำกัดสามารถรองรับลูกค้าที่กำลังมองหาโซลูชันการปิดผนึก PTFE ขนาดที่กำหนดเอง และข้อกำหนดเฉพาะการใช้งาน แบ่งปันรูปวาด ขนาด แรงดันใช้งาน อุณหภูมิ ตัวกลาง และสภาพการเคลื่อนไหวของคุณกับทีมงานของเราเพื่อหารือเกี่ยวกับวิธีแก้ปัญหาที่เหมาะสม
ติดต่อเราวันนี้เพื่อหารือเกี่ยวกับข้อกำหนด V-Type Spring Energized Seal ของคุณ
