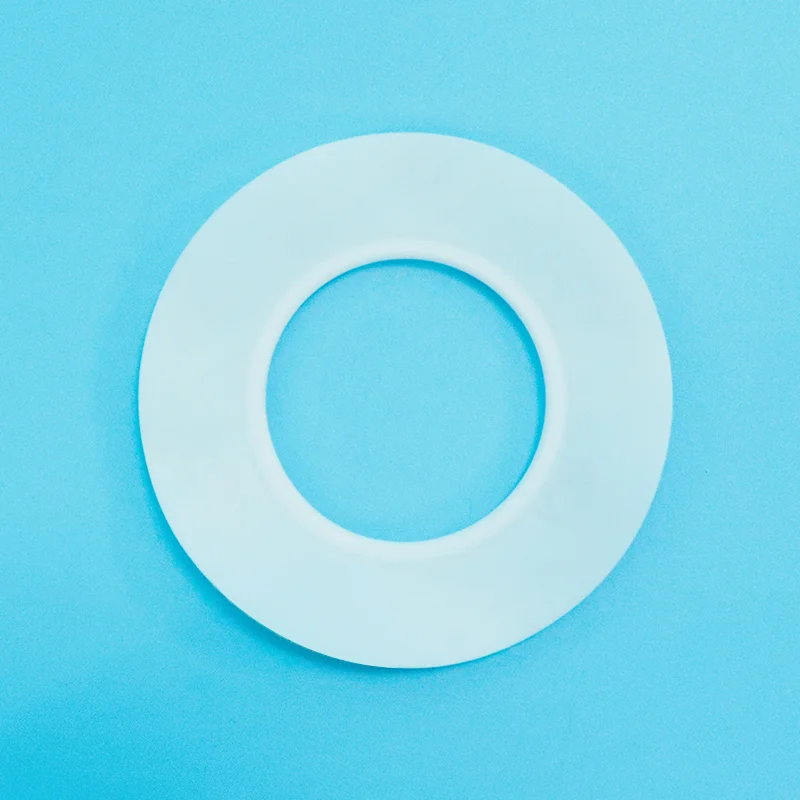

ปะเก็นซองจดหมาย PTFE ชนิด C

ปะเก็นซอง PTFE Type C มีเม็ดมีดสแตนเลสลูกฟูก (304/316) ห่อหุ้มไว้ภายใน PTFE ให้ความยืดหยุ่นที่ดีเยี่ยมและต้านทานการระเบิด ทนทานต่ออุณหภูมิสูงถึง 200°C และเหมาะสำหรับช่วง pH 0–14 หากคุณกำลังมองหาผู้ผลิตและซัพพลายเออร์ที่เชื่อถือได้ ลองพิจารณา Taifno โปรดติดต่อเรา

ส่งคำถาม

รายละเอียดสินค้า

Taifno เป็นผู้ผลิตปะเก็นซอง PTFE Type C ระดับมืออาชีพ เราได้รับการรับรองมาตรฐาน ISO 9001 และ ISO 14001 และผลิตภัณฑ์ของเราสอดคล้องกับมาตรฐานสากลที่เชื่อถือได้ เช่น CE และ FDA; เรายังนำเสนอการปรับแต่งตามความต้องการเฉพาะของอุตสาหกรรมและสภาพการทำงานอีกด้วย

ปะเก็น Type C ประกอบด้วยซอง PTFE รวมกับแกนสแตนเลสลูกฟูก (มีจำหน่ายในสแตนเลส 304 หรือ 316) แกนโลหะเสริมไม่เพียงแต่เพิ่มความแข็งแรงของโครงสร้าง แต่ยังให้ความยืดหยุ่น และปรับปรุงความต้านทานต่อความผันผวนของแรงดันและการหมุนเวียนของความร้อน

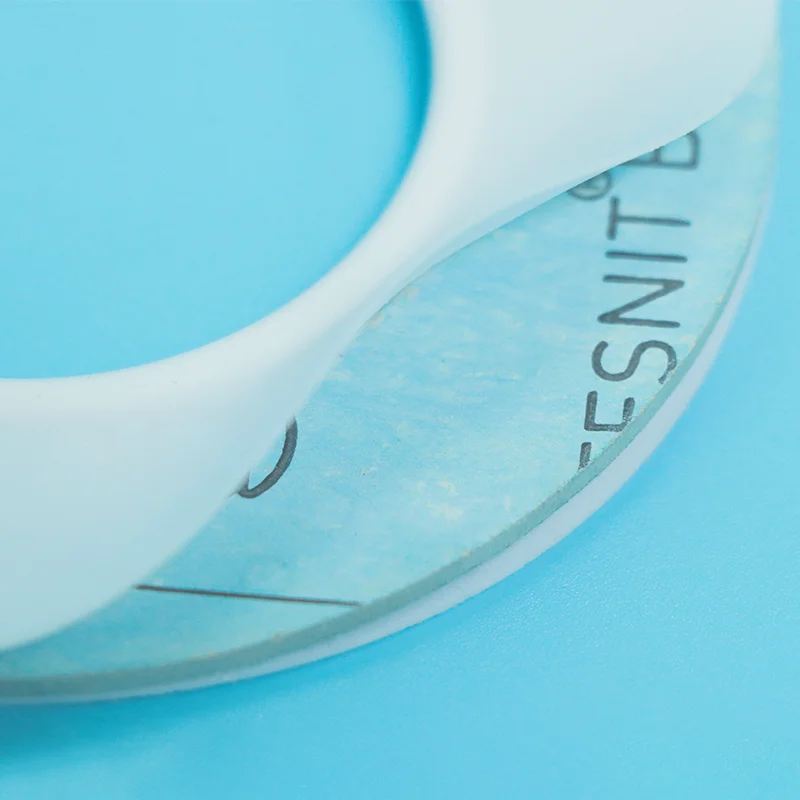

Type C PTFE Envelope Gasket

ปะเก็นซองจดหมาย PTFE Type C ทำงานอย่างไร

ปะเก็นซองจดหมาย PTFE Type C เป็นโซลูชันการปิดผนึกเสริมที่ออกแบบมาสำหรับสภาพแวดล้อมการทำงานที่มีแรงดันสูงและมีความต้องการสูง โดยมีคุณลักษณะชั้นนอกของ PTFE รวมกับแกนเสริมเหล็กสเตนเลสลูกฟูก ทำให้เกิดโครงสร้างคอมโพสิตที่ให้ทั้งความทนทานต่อสารเคมีและความแข็งแรงเชิงกล

โครงสร้างปะเก็นประกอบด้วย:

ชั้นนอกของ PTFE: แจ็คเก็ต PTFE ล้อมรอบการเสริมแรงโลหะภายในอย่างสมบูรณ์ ทำให้เกิดพื้นผิวซีลที่ทนต่อการกัดกร่อน ช่วยปกป้องเม็ดมีดโลหะจากการสัมผัสโดยตรงกับตัวกลางที่มีฤทธิ์กัดกร่อน ในขณะเดียวกันก็รักษาความต้านทานที่ดีเยี่ยมของ PTFE ต่อกรด ด่าง ตัวทำละลาย และสารเคมีอื่นๆ

การเสริมแรงสแตนเลสลูกฟูก: เม็ดมีดลูกฟูกสแตนเลส 304 หรือ 316 ภายในทำหน้าที่เป็นส่วนรองรับที่ยืดหยุ่น การออกแบบคล้ายสปริงช่วยให้ปะเก็นฟื้นตัวได้หลังจากการบีบอัด รักษาความดันในการซีล และต้านทานการเสียรูปภายใต้แรงที่ผันผวน

การออกแบบการปิดผนึกเสริม: การรวมกันของ PTFE และแกนโลหะลูกฟูกทำให้โครงสร้าง Type C สามารถรักษาประสิทธิภาพการซีลในระหว่างการเปลี่ยนแปลงแรงดัน การขยายตัวเนื่องจากความร้อน และรอบการทำงานซ้ำๆ การเสริมแรงด้วยโลหะช่วยเพิ่มความเสถียรและลดความเสี่ยงของการอัดขึ้นรูปหรือการระเบิดในการใช้งานที่มีความต้องการสูง

ข้อได้เปรียบด้านประสิทธิภาพที่สำคัญ:

ประสิทธิภาพการกู้คืนที่เพิ่มขึ้น: เม็ดมีดสแตนเลสลูกฟูกให้การคืนตัวแบบยืดหยุ่นอย่างต่อเนื่อง ช่วยให้ปะเก็นรักษาแรงปิดผนึกหลังจากการบีบอัดและการเปลี่ยนแปลงอุณหภูมิซ้ำหลายครั้ง

ปรับปรุงความต้านทานแรงดัน: แกนโลหะเสริมแรงรองรับชั้น PTFE และป้องกันการเสียรูปมากเกินไป ทำให้เหมาะสำหรับการใช้งานที่มีแรงดันสูงกว่าปะเก็นซองแกนอ่อนมาตรฐาน

เหมาะสำหรับการใช้งานหน้าแปลนขนาดใหญ่: การรองรับโครงสร้างเพิ่มเติมทำให้ปะเก็นซองจดหมาย PTFE Type C เป็นตัวเลือกที่เหมาะสำหรับหน้าแปลนที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ โดยเฉพาะอย่างยิ่งระบบ DN350+ ซึ่งการออกแบบปะเก็นทั่วไปอาจขาดความแข็งแกร่งเพียงพอ

คู่มือการเปรียบเทียบและการเลือก

Type C กับ Type A กับ Type B กับ Metal Jacketed กับ Solid PTFE

คุณสมบัติ	Type C (โลหะลูกฟูก)	ประเภท A (แผ่นสลิท)	ประเภท B (ตัดแต่งขึ้นรูปด้วยเครื่องจักร)	หุ้มด้วยโลหะ	PTFE ที่เป็นของแข็ง
การก่อสร้าง	โลหะลูกฟูก + PTFE	สลิต + ฟิลเลอร์อ่อน	Machined + soft filler	แกนโลหะ + ฝาครอบ PTFE	PTFE ชิ้นเดียว
สปริง-หลัง	★★★★★ ยอดเยี่ยม	★★★☆☆	★★★☆☆	★★★★☆	★★☆☆☆
ความต้านทานการระเบิด	★★★★★ ยอดเยี่ยม	★★☆☆☆	★★★☆☆	★★★★★	★★☆☆☆
ความสามารถด้านแรงดัน	★★★★★ สูงสุด	★★☆☆☆	★★★☆☆	★★★★★	★★★☆☆
ทนต่อสารเคมี	★★★★★ พีเอช 0-14	★★★★☆	★★★★★	★★★★☆	★★★★★
ค่าใช้จ่าย	$$$	$	$$	$$$	$$$$
ดีที่สุดสำหรับ	แรงดันสูง การหมุนเวียนด้วยความร้อน เส้นผ่านศูนย์กลางขนาดใหญ่	แรงดันต่ำ สารเคมีทั่วไป	ความกดดันปานกลาง การบริการที่สำคัญ	ความดันสูงมาก อุณหภูมิสูง	ความบริสุทธิ์ทางเคมีสูงสุด

คู่มือการเลือกอย่างรวดเร็ว

หากใบสมัครของคุณคือ...	เลือก...	ทำไม
แรงดันสูง เส้นผ่านศูนย์กลางขนาดใหญ่ (DN350+) วงจรความร้อน	ประเภทซี	แกนโลหะลูกฟูกให้สปริงหลัง + ความแข็งแรงของโครงสร้าง
แรงดันต่ำ เคมีทั่วไป คำนึงถึงต้นทุน	ประเภท ก	ประหยัดที่สุด
แรงดันปานกลาง-สูง การบริการที่สำคัญ ความสมบูรณ์ของการปิดผนึกที่ดีขึ้น	ประเภทบี	ซองเต็ม ไม่มีรอยกรีด
ความดันสูง อุณหภูมิสูง เสี่ยงต่อการระเบิด	หุ้มด้วยโลหะ	แกนโลหะแข็ง
มีความบริสุทธิ์ทางเคมีสูงสุด ไม่มีความเสี่ยงต่อการซึมผ่าน	PTFE ที่เป็นของแข็ง	ไม่มีฟิลเลอร์หรือแกนโลหะ

การใช้งานหลัก

อุตสาหกรรม	แอปพลิเคชัน	ทำไมต้องพิมพ์ C
การแปรรูปทางเคมี	เส้นแรงดันสูง หน้าแปลนเส้นผ่านศูนย์กลางขนาดใหญ่ วงจรความร้อน	แกนโลหะให้ความต้านทานสปริงหลัง + ระเบิด
น้ำมันและก๊าซ	หน้าแปลนท่อแรงดันสูง อุปกรณ์หลุมผลิต	ต้านทานการระเบิด ความสามารถในการรับแรงดันสูง
การผลิตไฟฟ้า	ระบบไอน้ำ หน้าแปลนหมุนเวียนความร้อน	แกนโลหะรักษาการปิดผนึกภายใต้การเปลี่ยนแปลงของอุณหภูมิ
เยื่อกระดาษและกระดาษ	เครื่องย่อยเส้นผ่านศูนย์กลางขนาดใหญ่, หม้อต้มเพื่อการฟื้นฟู	ความสามารถที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ + ทนต่อสารเคมี

Factory Factory Factory Factory

ข้อมูลจำเพาะทางเทคนิค

คุณสมบัติปะเก็นซองจดหมายชนิด C PTFE

พารามิเตอร์	ค่า
ช่วงอุณหภูมิ	สูงถึง +200°C
ขีดจำกัดความดัน	สูงกว่าประเภท A/B — ขึ้นอยู่กับการออกแบบและแกนโลหะ
ช่วงพีเอช	0-14 — ทนต่อสารเคมีสากล
วัสดุแกนโลหะ	304 SS, 316 SS (มาตรฐาน), Hastelloy, Inconel ตามคำขอ
ประเภทแกน	เม็ดมีดโลหะลูกฟูก
ขนาดที่แนะนำ	DN350+
วัสดุ	แจ็คเก็ต PTFE + แกนลูกฟูกสแตนเลส

ตัวเลือกแกนโลหะที่มีอยู่

วัสดุหลัก	ดีที่สุดสำหรับ
สแตนเลส 304	บริการเคมีทั่วไป การใช้งานมาตรฐาน
สแตนเลส 316	ปรับปรุงความต้านทานการกัดกร่อน — สารเคมีที่มีฤทธิ์รุนแรง, น้ำเกลือ
สแตนเลส 316L	เพิ่มความทนทานต่อการกัดกร่อน — สภาพแวดล้อมที่เป็นกรด
ฮาสเตลลอย® C-276	ทนต่อการกัดกร่อนได้สูง — สารเคมีและกรดที่มีฤทธิ์รุนแรงสูง
อินโคเนล®	ความแรงที่อุณหภูมิสูง — ความร้อนสูง (+200°C+)

การประกันคุณภาพ

1. เรซิน PTFE บริสุทธิ์ 100%

รับประกันคุณภาพที่มั่นคง ทนทานต่อสารเคมีที่ดีเยี่ยม และประสิทธิภาพการปิดผนึกที่สม่ำเสมอในแต่ละชุด

2. แกนสแตนเลสระดับพรีเมียม

ผลิตจากสแตนเลส 304/316 ที่ทนต่อการกัดกร่อน ให้ความแข็งแรงสูงและการรองรับที่เชื่อถือได้ภายใต้แรงกดดันและการหมุนเวียนด้วยความร้อน

3. การห่อหุ้ม PTFE แบบเต็ม

ปิดผนึกเม็ดมีดโลหะอย่างสมบูรณ์ ป้องกันความเสี่ยงต่อการกัดกร่อน และรับประกันอายุการใช้งานที่ยาวนาน

4. การออกแบบเสริมแรงลูกฟูก

ให้การคืนตัวแบบสปริงกลับ รักษาแรงซีล และปรับปรุงความต้านทานต่อความผันผวนของแรงดัน

5. การตรวจสอบย้อนกลับของวัสดุ

มีใบรับรองวัสดุและบันทึกการผลิตตามคำขอ

6. ขนาดที่กำหนดเองและการจัดส่งที่รวดเร็ว

มีขนาดหน้าแปลนมาตรฐานและขนาดที่กำหนดเอง ขนาดมาตรฐาน: 5–10 วัน; ขนาดที่กำหนดเอง: 10–15 วัน

Test Test Test Test

คำถามที่พบบ่อย

ถาม: ปะเก็นซอง PTFE Type C คืออะไร และฉันควรใช้เมื่อใด

ตอบ: ปะเก็นซอง PTFE Type C มีแผ่นโลหะสแตนเลสลูกฟูกหุ้มห่อหุ้มไว้ในแจ็คเก็ต PTFE แกนโลหะลูกฟูกช่วยให้สปริงกลับคืนตัวได้ ความต้านทานการระเบิด และความสมบูรณ์ของโครงสร้างภายใต้แรงกดดันสูงและวงจรความร้อน

ใช้ Type C เมื่อ:บริการแรงดันสูง หน้าแปลนเส้นผ่านศูนย์กลางขนาดใหญ่ (DN350+) สภาวะการหมุนเวียนด้วยความร้อน และการใช้งานที่ความต้านทานการระเบิดเป็นสิ่งสำคัญ

เมื่อใดที่จะไม่ใช้ Type C:บริการเคมีทั่วไปแรงดันต่ำ (ประเภท A ประหยัดกว่า) หน้าแปลนขนาดเล็ก (ประเภท A หรือ B คุ้มต้นทุนมากกว่า) หรือการใช้งานที่ต้องการความบริสุทธิ์ทางเคมีสูงสุดโดยไม่มีปริมาณโลหะ (Solid PTFE)

ถาม: ปะเก็น Type C กับปะเก็นโลหะ ฉันควรเลือกอันไหน

ตอบ: ปะเก็นประเภท C และปะเก็นโลหะมีแกนโลหะ แต่ใช้งานได้ต่างกัน

ประเภท C (แกนโลหะลูกฟูก): ห่อหุ้มอย่างเต็มที่ใน PTFE ไม่มีโลหะเปลือย เหมาะสำหรับงานบริการทางเคมีที่ต้องใช้ความต้านทานต่อสารเคมีของ PTFE เหมาะที่สุดสำหรับแรงดันปานกลาง-สูง การหมุนเวียนตามความร้อน และหน้าแปลนที่มีเส้นผ่านศูนย์กลางขนาดใหญ่

ปะเก็นหุ้มด้วยโลหะ: แกนโลหะหุ้มบางส่วนหรือทั้งหมดด้วย PTFE หรือวัสดุอื่นๆ ให้ความสามารถในการรับแรงกดสูงและทนต่ออุณหภูมิสูง เหมาะสำหรับความดันสูง อุณหภูมิสูง (+260°C+) และการใช้งานที่ PTFE อ่อนตัวลงหรือคืบคลาน

กฎด่วน:

บริการเคมี ความดันปานกลาง-สูง วงจรความร้อน → Type C

ความดันสูง อุณหภูมิสูงมาก → หุ้มด้วยโลหะ

ถาม: อะไรคือข้อจำกัดและข้อผิดพลาดที่พบบ่อยที่สุดคืออะไร?

ตอบ: อุณหภูมิ: สูงถึง +200°C (ขีดจำกัด PTFE)

ความดัน: สูงกว่า Type A/B ขึ้นอยู่กับการออกแบบและความหนาของแกนโลหะ

ขนาด: แนะนำสำหรับ DN350 ขึ้นไป แกนโลหะลูกฟูกให้ความแข็งแรงทางโครงสร้างสำหรับเส้นผ่านศูนย์กลางขนาดใหญ่ ไม่แนะนำสำหรับหน้าแปลนผนังบางหรือเปราะบาง แกนโลหะมีความแข็งและอาจทำให้เกิดความเสียหายได้หากขันแน่นเกินไป

ข้อผิดพลาดทั่วไป:

(1) การใช้ Type C กับหน้าแปลนผนังบางหรือกระจกโดยไม่มีการควบคุมแรงบิด: แกนโลหะแข็งสามารถแตกร้าวบนพื้นผิวที่เปราะบางได้ ใช้แรงบิดต่ำพร้อมการควบคุมการติดตั้ง

(2) การขันให้แน่นเกินไป: แกนโลหะให้แรงปิดผนึก การบีบอัดที่มากเกินไปทำให้แจ็คเก็ต PTFE เสียหาย

(3) การเลือกขนาดไม่ถูกต้อง: แนะนำให้ใช้ Type C สำหรับ DN350+; สำหรับขนาดที่เล็กกว่า Type A หรือ B อาจจะประหยัดกว่า
