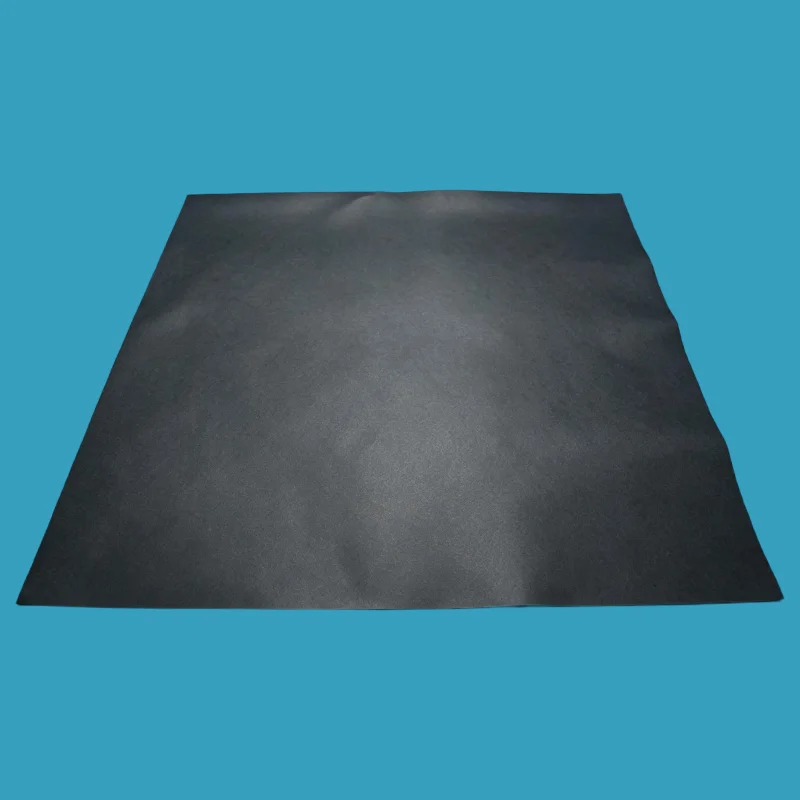

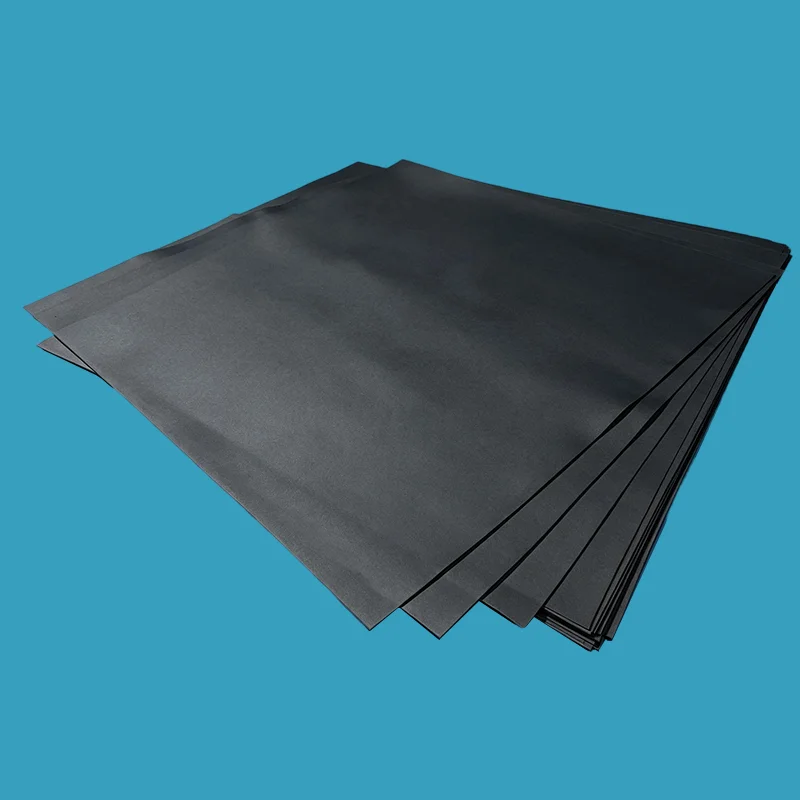

แผ่น PTFE ที่เติมกราไฟท์

แผ่น PTFE ที่เติมกราไฟท์เป็นหนึ่งในผลิตภัณฑ์ที่นำเสนอโดย Taifno ในฐานะผู้ผลิตที่มีประสบการณ์ในอุตสาหกรรมมา 20 ปี เรามีความสามารถในการวิจัยและพัฒนาและปรับแต่งได้ ผลิตภัณฑ์นี้ผสมด้วยสารตัวเติมกราไฟท์ 15%–30% ผสมผสานความทนทานต่อสารเคมีที่ดีเยี่ยมของ PTFE เข้ากับค่าการนำความร้อนที่เพิ่มขึ้นและค่าสัมประสิทธิ์แรงเสียดทานที่ต่ำกว่า ทำให้เหมาะสำหรับปะเก็น ซีล แบริ่ง และส่วนประกอบแบบเลื่อน

ส่งคำถาม

รายละเอียดสินค้า

ในฐานะผู้ผลิตและผู้จำหน่ายแผ่น PTFE ที่เติมกราไฟท์อย่างมืออาชีพ Taifno นำเสนอเกรดที่เป็นไปตามข้อกำหนดของ FDA ซึ่งเหมาะสำหรับอุตสาหกรรมอาหารและยา วัสดุนี้ไม่ติดไฟ ทนต่อการเจริญเติบโตของแบคทีเรีย และมีแรงเสียดทานต่ำ มีการนำความร้อนได้ดีกว่า และลดการไหลของความเย็น

ข้อมูลจำเพาะหลัก: ช่วงอุณหภูมิการทำงาน -180°C ถึง +200°C ความต้านทานแรงดันสูงสุด 75 บาร์ ความต้านทานแรงดึง ≥11 N/mm² และอัตราการคืนสภาพ ≥35%

Graphite Filled PTFE Sheet

แผ่น PTFE ที่เติมกราไฟท์คืออะไร

แผ่น PTFE ที่เติมกราไฟท์เป็นวัสดุปะเก็นประสิทธิภาพสูงที่ทำจาก PTFE บริสุทธิ์เสริมด้วยสารเติมกราไฟท์ (โดยทั่วไปจะมีปริมาณกราไฟท์ 15-30%) อนุภาคกราไฟท์ช่วยเสริมโครงสร้างที่ช่วยปรับปรุงคุณสมบัติทางกลและทางความร้อนของวัสดุได้อย่างมาก ขณะเดียวกันก็รักษาความเข้ากันได้ทางเคมีในวงกว้างของ PTFE (pH 0-14)

ประโยชน์หลักของการเสริมแรงด้วยกราไฟท์:

ค่าสัมประสิทธิ์แรงเสียดทานลดลง: กราไฟท์ช่วยลดค่าสัมประสิทธิ์แรงเสียดทาน ปรับปรุงประสิทธิภาพการเลื่อนในตลับลูกปืนและซีล

การนำความร้อนที่ดีขึ้น: กราไฟท์ช่วยเพิ่มการกระจายความร้อน ลดจุดร้อนและการสึกหรอของเพลาในการใช้งาน

ลดการไหลของความเย็น: ฟิลเลอร์กราไฟท์ช่วยลดการคลายตัวของการคืบ (การผ่อนคลายการคืบ 35% เทียบกับ PTFE บริสุทธิ์ที่สูงกว่า)

การรักษาแรงบิดของโบลต์ที่ดีเยี่ยม: รักษาการผนึกอยู่ตลอดเวลา ลดความจำเป็นในการบิดซ้ำน้อยลง

การฟื้นตัวที่ดี: การฟื้นตัว ≥35% จะรักษาความสมบูรณ์ของซีล

เป็นไปตามข้อกำหนดของ FDA: ตรงตามข้อกำหนดของ FDA สำหรับการใช้งานด้านอาหารและยา (เลือกเกรด)

จะไม่รองรับเปลวไฟ: ปลอดภัยจากอัคคีภัย

ไม่สนับสนุนการเจริญเติบโตของแบคทีเรีย เหมาะสำหรับกระบวนการที่สะอาด

เหตุใดจึงเลือก PTFE ที่เติมกราไฟท์

ปัญหา	PTFE ที่เติมกราไฟท์แก้ปัญหาได้อย่างไร	ต้นทุนของการเลือกผิด
PTFE คืบคลานและรั่วไหลภายใต้ภาระ	ฟิลเลอร์กราไฟท์ช่วยลดการไหลของความเย็น (การผ่อนคลายการคืบ 35%) — รักษาแรงบิดของโบลต์ให้นานขึ้น	บิดใหม่บ่อยครั้ง เปลี่ยนปะเก็นทุกๆ 6-12 เดือน
แรงเสียดทานสะสมในตลับลูกปืน	กราไฟท์ช่วยลดค่าสัมประสิทธิ์การเสียดสี — การเลื่อนที่นุ่มนวล การสึกหรอน้อยลง	การสึกหรอของเพลา อุปกรณ์เสียหาย ความล้มเหลวก่อนเวลาอันควร
ความร้อนทำให้ปะเก็นและเพลาเสียหาย	กราไฟท์ช่วยเพิ่มการนำความร้อน — กระจายความร้อน และระบายความร้อน	ฮอตสปอต, การให้คะแนนของเพลา, การเสื่อมสภาพของปะเก็น
PTFE ขาดความแข็งแรงทางกล	กราไฟท์ช่วยเพิ่มกำลังรับแรงอัด — คงรูปร่างไว้ภายใต้การรับน้ำหนัก	การอัดขึ้นรูปปะเก็น การเปลี่ยนรูปภายใต้ความกดดัน
ความเสี่ยงจากการปนเปื้อนของอาหาร/ยา	มีเกรดที่เป็นไปตามข้อกำหนดของ FDA — วัสดุบริสุทธิ์ ไม่สามารถสกัดได้	การปนเปื้อนของผลิตภัณฑ์, ค่าปรับจาก FDA, การสูญเสียแบทช์

คู่มือการเปรียบเทียบและการเลือก

PTFE ที่เติมกราไฟท์กับ PTFE บริสุทธิ์กับ PTFE คาร์บอนไฟเบอร์กับ PTFE ใยแก้ว

คุณสมบัติ	PTFE ที่เติมกราไฟท์	เวอร์จิน PTFE	คาร์บอนไฟเบอร์ไฟเบอร์	ใยแก้ว PTFE
สี	ดำ/เทาเข้ม	สีขาว	สีดำ	สีขาวนวล / สีเทา
ค่าสัมประสิทธิ์แรงเสียดทาน	★★★★★ ต่ำสุด	★★★★☆	★★★★☆	★★★☆☆
การนำความร้อน	★★★★★ ยอดเยี่ยม	★★☆☆☆	★★★★★ ยอดเยี่ยม	★★★☆☆
ต้านทานการคืบคลาน	★★★★☆ 35%	★★☆☆☆	★★★★★	★★★★☆
ความต้านทานการสึกหรอ	★★★★☆	★★☆☆☆	★★★★★ ดีที่สุด	★★★★★ ดีที่สุด
ความแข็งแรงทางกล	★★★★☆	★★☆☆☆	★★★★★	★★★★★
ทนต่อสารเคมี	★★★★☆ ไม่ใช่สำหรับตัวออกซิไดเซอร์	★★★★★	★★★★☆ ไม่ใช่สำหรับตัวออกซิไดเซอร์	★★★★☆ ไม่ใช่สำหรับ HF/อัลคาไล
เป็นไปตามมาตรฐาน FDA	✅ใช่	✅ใช่	❌ ไม่	✅ใช่
ดีที่สุดสำหรับ	แรงเสียดทานต่ำ แบริ่ง การกระจายความร้อน ซีลแบบไดนามิก	เคมีทั่วไป	ความเร็วสูง โหลดสูง กระจายความร้อน	สารกัดกร่อนแรงดันสูง

คู่มือการเลือกอย่างรวดเร็ว

หากบริการของคุณคือ...	เลือก...	ทำไม
ตลับลูกปืน บูช งานเลื่อน	PTFE ที่เติมกราไฟท์	แรงเสียดทานต่ำสุด + การนำความร้อน
การปิดผนึกแบบไดนามิกความเร็วสูง	PTFE ที่เติมกราไฟท์	การกระจายความร้อน + แรงเสียดทานต่ำ
อุณหภูมิสูง โหลดสูง ความเร็วสูง	คาร์บอนไฟเบอร์ไฟเบอร์	การนำความร้อนที่ดีที่สุด + ความแข็งแรงทางกล
สารกัดกร่อน แรงดันสูง การสึกหรอสูง	ใยแก้ว PTFE	ทนต่อการสึกหรอ + ความแข็งแรงทางกลได้ดีที่สุด
สารออกซิไดซ์อย่างแรง (กรดไนตริก, คลอรีน)	เวอร์จิน PTFE	กราไฟต์/คาร์บอนออกซิไดซ์ — ต้องใช้ PTFE บริสุทธิ์
ล้างสารเคมี ซีลทั่วไป	เวอร์จิน PTFE	ต้นทุนต่ำสุด ทนทานต่อสารเคมีสากล

การใช้งานหลัก

อุตสาหกรรม	แอปพลิเคชัน	ทำไมต้องกราไฟท์
การแปรรูปทางเคมี	หน้าแปลน ปั๊ม วาล์ว — กรด ตัวทำละลาย สารเคมี	ทนต่อสารเคมี + ลดการคืบ + แรงเสียดทานต่ำ
การผลิตไฟฟ้า	ระบบไอน้ำ หน้าแปลนอุณหภูมิสูง ซีลเทอร์ไบน์	การนำความร้อน การกระจายความร้อน
เภสัชกรรม	อุปกรณ์แปรรูปปลอดเชื้อ — เป็นไปตามข้อกำหนดของ FDA	เป็นไปตามมาตรฐาน FDA ไม่มีการปนเปื้อน
อาหารและเครื่องดื่ม	การเชื่อมต่อด้านสุขอนามัย — การปฏิบัติตามข้อกำหนดของ FDA	เป็นไปตามมาตรฐาน FDA ทนต่อแบคทีเรีย
แบริ่งและบูช	ชิ้นส่วนเครื่องจักรกล การใช้งานแบบเลื่อน แหวนรองแบบแทง	แรงเสียดทานต่ำ การนำความร้อน การสึกหรอต่ำ
เยื่อกระดาษและกระดาษ	เครื่องย่อย ปั๊ม — สารเคมีปานกลาง	ทนต่อสารเคมี + ต้านทานการคืบ
น้ำมันและก๊าซ	หน้าแปลนโรงกลั่น ท่อส่ง — ไฮโดรคาร์บอน	ความเข้ากันได้ทางเคมี + ความเสถียรทางความร้อน

Factory Factory Factory Factory

ข้อมูลจำเพาะทางเทคนิค

คุณสมบัติของผลิตภัณฑ์

พารามิเตอร์	ค่า	หมายเหตุ
ช่วงอุณหภูมิ	-196°ซ ถึง +200°ซ	บริการอย่างต่อเนื่อง
แรงดันสูงสุด	สูงถึง 75 บาร์	ขึ้นอยู่กับความหนาและการออกแบบ
ความหนาแน่น	2.1 – 2.3 ก./ซม.3	—
ความต้านแรงดึง	≥11 นิวตัน/มม.²	—
การบีบอัด	7-19%	มาตรฐาน ASTM F36
การกู้คืน	≥35%	มาตรฐาน ASTM F36
คืบคลานผ่อนคลาย	≤35%	ASTM F38 — ดีกว่า PTFE บริสุทธิ์อย่างมาก
สี	ดำ/เทาเข้ม	—
วัสดุ	สารเติมแต่ง PTFE + กราไฟท์ (15-30%)	—
เป็นไปตามมาตรฐาน FDA	ใช่ (เลือกเกรด)	มีสูตรที่เป็นไปตามข้อกำหนดของ FDA
ความต้านทานเปลวไฟ	จะไม่รองรับเปลวไฟ	—
การเจริญเติบโตของแบคทีเรีย	จะไม่สนับสนุน	—

เกรดที่มีจำหน่าย

ระดับ	เนื้อหากราไฟท์	ดีที่สุดสำหรับ
กราไฟท์ 15%	กราไฟท์ 15%	การปรับปรุงคุณสมบัติปานกลางในขณะที่ยังคงความยืดหยุ่น
กราไฟท์ 30%	กราไฟท์ 30%	การนำความร้อนสูงสุด กำลังรับแรงอัด และความต้านทานการคืบ
กราไฟท์ + ใยแก้ว	แก้ว 20% + กราไฟท์ 5%	คุณสมบัติที่สมดุล — ความแข็งแกร่ง + แรงเสียดทานต่ำ
เกรดอย	เติมกราไฟท์	การใช้งานด้านอาหารและยา

ขนาดที่มีจำหน่าย

ขนาด (มม.)	ช่วงความหนา (มม.)	หมายเหตุ
1,000 × 1,000	4 — 50	แผ่นหล่อ
1220 × 1220	4 — 50	แผ่นหล่อ
1500 × 1500	4 — 50	แผ่นหล่อ
2000 × 2000	4 — 50	แผ่นหล่อ

การประกันคุณภาพ

เรซิน PTFE บริสุทธิ์ 100% — คุณภาพสม่ำเสมอ ชุดแล้วชุดเล่า

การเสริมแรงด้วยกราไฟท์ — การกระจายตัวสม่ำเสมอเพื่อประสิทธิภาพที่สม่ำเสมอ

มีเกรดที่ได้มาตรฐาน FDA — เหมาะสำหรับการใช้งานด้านอาหารและยา

จะไม่รองรับเปลวไฟ — ปลอดภัยจากอัคคีภัย

จะไม่สนับสนุนการเจริญเติบโตของแบคทีเรีย — เหมาะสำหรับกระบวนการที่สะอาด

การตรวจสอบย้อนกลับแบบเต็ม — ใบรับรองวัสดุตามคำขอ

ระยะเวลาดำเนินการ — ขนาดมาตรฐานในสต็อก (24-48 ชั่วโมง) ขนาดที่กำหนดเอง 7-10 วัน

Test Test Test Test

คำถามที่พบบ่อย

ถาม: แผ่น PTFE ที่เติมกราไฟท์คืออะไร และฉันควรใช้ที่ไหน

ตอบ: แผ่น PTFE ที่เติมกราไฟท์ (หรือที่เรียกว่าแผ่น PTFE ที่ดัดแปลงด้วยกราไฟท์หรือปะเก็น PTFE สีดำ) คือ PTFE ที่เสริมด้วยสารเติมกราไฟท์ (โดยทั่วไปคือ 15-30%) ให้การนำความร้อนที่ดีขึ้น แรงเสียดทานลดลง และลดการคืบ (การผ่อนคลายการคืบ 35%) เมื่อเทียบกับ PTFE บริสุทธิ์

ใช้ในการใช้งานที่ต้องการการกระจายความร้อนที่ดี แรงเสียดทานต่ำ และทนต่อสารเคมี ตลับลูกปืน บุชชิ่ง การใช้งานแบบเลื่อน หน้าแปลนในการแปรรูปทางเคมี และอุปกรณ์สร้างพลังงาน มีจำหน่ายในเกรดที่สอดคล้องกับ FDA สำหรับการใช้งานด้านอาหารและยา

เมื่อไม่ควรใช้: สารออกซิไดซ์อย่างแรงที่อุณหภูมิสูง (กรดไนตริก คลอรีน ฯลฯ) — กราไฟต์สามารถออกซิไดซ์ได้ ใช้ PTFE บริสุทธิ์สำหรับบริการเหล่านี้

ถาม: PTFE ที่เติมกราไฟท์กับ PTFE ที่เติมคาร์บอนไฟเบอร์ ฉันควรเลือกอันไหน

ตอบ: ทั้งคู่เป็นสีดำ ทั้งคู่ปรับปรุงการนำความร้อน แต่ใช้งานได้ต่างกัน PTFE ที่เติมกราไฟท์ มีค่าสัมประสิทธิ์แรงเสียดทานต่ำที่สุดและประสิทธิภาพการเลื่อนที่ดีที่สุด เหมาะสำหรับตลับลูกปืน บุชชิ่ง และซีลแบบไดนามิกที่การลดแรงเสียดทานเป็นสิ่งสำคัญ

PTFE ที่เติมคาร์บอนไฟเบอร์มีความแข็งแรงเชิงกลสูงกว่าและทนต่อการสึกหรอได้ดีกว่า เหมาะสำหรับการใช้งานที่ความเร็วสูง รับภาระสูง และอุณหภูมิสูง ซึ่งต้องการทั้งความแข็งแรงและการกระจายความร้อน

กฎด่วน:

ต้องการแรงเสียดทานต่ำ + ระบายความร้อนได้ดี → กราไฟท์

ต้องการความแข็งแรงสูง + ความเร็วสูง + รับน้ำหนักสูง → คาร์บอนไฟเบอร์

สำหรับการยื่นขอของ FDA จะมีการเติมกราไฟท์ไว้ให้เลือก คาร์บอนไฟเบอร์ไม่เป็นไปตามข้อกำหนดของ FDA

ถาม: แผ่น PTFE ที่เติมกราไฟท์มีขีดจำกัดอะไรบ้าง และข้อผิดพลาดที่พบบ่อยที่สุดคืออะไร

ตอบ: อุณหภูมิ: -180°C ถึง +200°C บริการต่อเนื่อง

ความดัน: สูงสุด 75 บาร์ — ขึ้นอยู่กับความหนาและการออกแบบ

เคมี: pH 0-14 — เข้ากันไม่ได้กับตัวออกซิไดซ์อย่างแรงที่อุณหภูมิสูง (กรดไนตริก คลอรีน ฯลฯ) — กราไฟท์ออกซิไดซ์

ข้อผิดพลาดทั่วไปสามประการ:

การใช้ในสารออกซิไดซ์ที่แรง: กราไฟท์ออกซิไดซ์ที่อุณหภูมิสูงในกรดไนตริก คลอรีน และสภาพแวดล้อมออกซิไดซ์ที่แรง ให้ใช้ PTFE บริสุทธิ์หรือ PTFE ที่เติมแก้วแทน

คาดหวังความทนทานต่อสารเคมีเช่นเดียวกับ PTFE บริสุทธิ์: ในขณะที่ PTFE มีความต้านทาน pH 0-14 ตัวเติมกราไฟท์มีขีดจำกัดทางเคมี ตรวจสอบความเข้ากันได้ก่อนใช้งาน

การขันแน่นเกินไป: PTFE ที่เติมกราไฟท์ต้องใช้แรงบิดที่ควบคุมได้ การบีบอัดที่มากเกินไปอาจทำให้ปะเก็นเสียหายได้

ต้องการความช่วยเหลือในการเลือกเกรดที่เหมาะสมหรือไม่? ติดต่อเราเพื่อแจ้งอุณหภูมิ ความดัน และสื่อ เราขอแนะนำเกรด PTFE ที่เหมาะสมภายใน 24 ชั่วโมง
