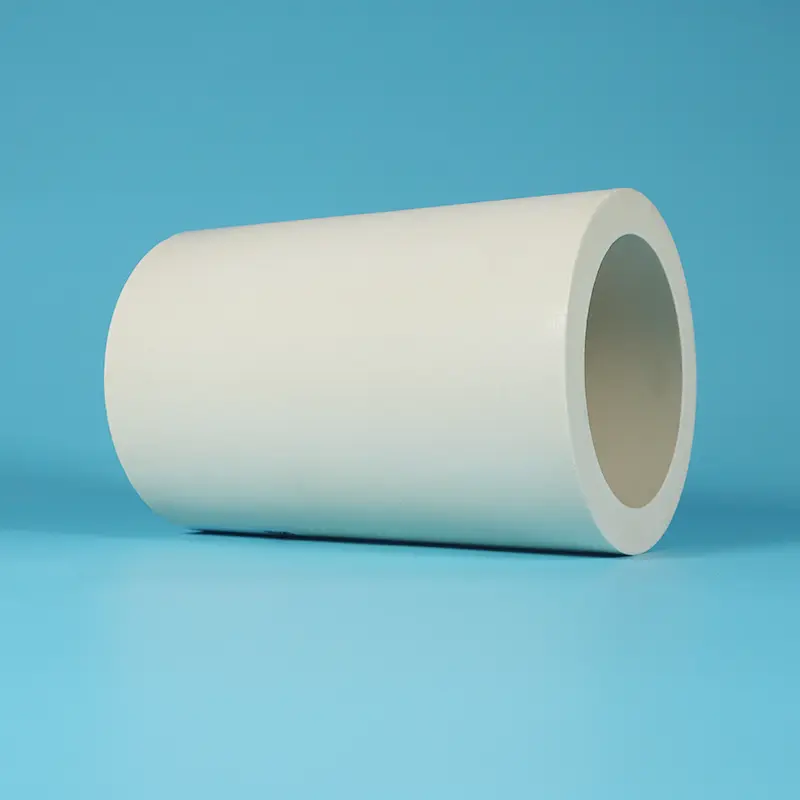

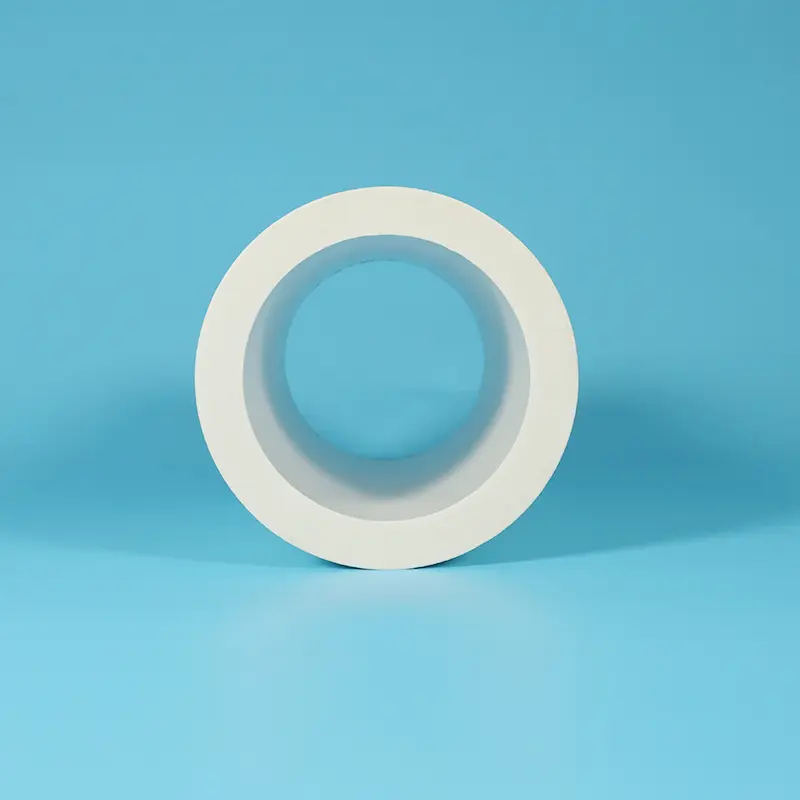

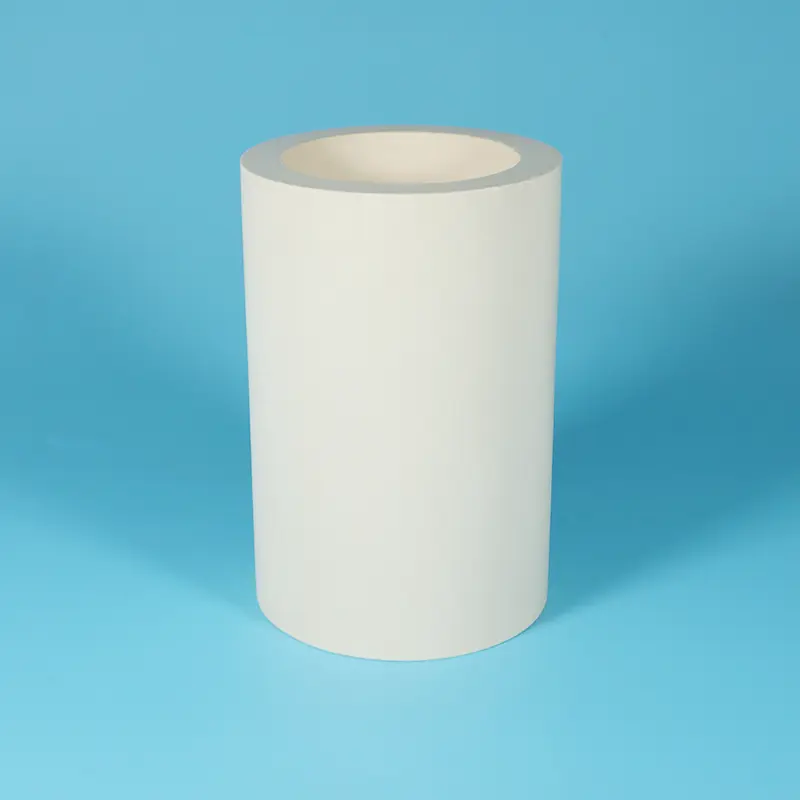

ท่อคอมโพสิต PTFE ที่มีเส้น PEEK

ท่อคอมโพสิต PTFE ที่มีเส้น PEEK เป็นท่อ PTFE ที่เป็นเมทริกซ์ด้านนอกที่มีซับ PEEK (Polyether Ether Ketone) ยึดติดกับผนังด้านใน ในฐานะโรงงานมืออาชีพในประเทศจีน Taifno สามารถนำเสนอผลิตภัณฑ์นี้ได้

PEEK เป็นพลาสติกวิศวกรรมเทอร์โมพลาสติกกึ่งผลึกที่มีอุณหภูมิการเปลี่ยนสถานะคล้ายแก้ว 143°C จุดหลอมเหลว 343°C และอุณหภูมิการใช้งานต่อเนื่องสูงถึง 250°C มีความต้านทานไฮโดรไลซิสเป็นพิเศษ (ทนทานต่อไอน้ำแรงดันสูง 300°C) ทนต่อสารเคมี (ละลายได้ในกรดซัลฟิวริกเข้มข้นเท่านั้น) ทนทานต่อการสึกหรอดีเยี่ยม และค่าสัมประสิทธิ์แรงเสียดทานต่ำมาก

ไลเนอร์ PEEK จะสัมผัสกับสื่อลำเลียงโดยตรง ทำให้มีความทนทานต่อการสึกหรอและมีแรงเสียดทานต่ำ ชั้นนอกของ PTFE ป้องกันสภาพแวดล้อมทางเคมีภายนอก ให้การป้องกันการกัดกร่อนโดยรวม

ข้อมูลจำเพาะ: ความหนาแน่นโดยรวม 2.0-2.2 ก./ซม.³, ความแข็งของไลเนอร์ PEEK Shore D 85-90, อุณหภูมิการใช้งานต่อเนื่อง -100°C ถึง +250°C, ค่าสัมประสิทธิ์แรงเสียดทาน PEEK 0.15-0.35 (หล่อลื่นในตัวเอง), ทนทานต่อสารเคมีต้านทานตัวกลางแทบทุกชนิด (ยกเว้นกรดซัลฟิวริกเข้มข้น)

วิธีการเลือก:

ท่อ PTFE ที่เติม PPL → วัสดุดัดแปลงที่เป็นเนื้อเดียวกัน อุณหภูมิสูง + ความต้านทานการกัดกร่อน + การหล่อลื่นในตัวเอง

ท่อคอมโพสิต PTFE บุด้วย PEEK → โครงสร้างคอมโพสิต ชั้นในสำหรับความต้านทานการสึกหรอและแรงเสียดทานต่ำ + ชั้นนอกสำหรับทนต่อสารเคมี

กฎการเลือก: สารที่มีการสึกหรอสูงหรือแรงเสียดทานต่ำมากภายในท่อ + การกัดกร่อนของสารเคมีภายนอกท่อ → ท่อคอมโพสิต PTFE ที่บุด้วย PEEK

การออกแบบโครงสร้างคอมโพสิต

พีค ไลเนอร์

ชั้นสัมผัสของไหลความจุสูง ทนต่อการสึกหรอ แรงเสียดทานต่ำ

PEEK (Polyether Ether Ketone) เป็นพลาสติกวิศวกรรมเทอร์โมพลาสติกกึ่งผลึกที่มีชื่อเสียงในด้านคุณสมบัติที่ผสมผสานกันอย่างลงตัว:

1. ค่าสัมประสิทธิ์แรงเสียดทานต่ำมาก

ค่าสัมประสิทธิ์แรงเสียดทานต่ำเพียง 0.15-0.35 (ภายใต้สภาวะการหล่อลื่นในตัวเอง)

เหนือกว่าพลาสติกวิศวกรรมส่วนใหญ่ โดยเข้าใกล้ประสิทธิภาพการหล่อลื่นของ PTFE

เหมาะอย่างยิ่งสำหรับการถ่ายโอนของไหลที่มีความเร็วสูงและมีแรงเฉือนสูง ช่วยลดแรงดันตกและการสูญเสียพลังงาน

2. ทนต่อการสึกหรอได้ดีเยี่ยม

ความต้านทานการสึกหรอเหนือกว่า PTFE และ PPL

รักษาความต้านทานการสึกหรอดีเยี่ยมแม้ในตัวกลางความเร็วสูงที่มีอนุภาคของแข็ง

ยืดอายุการใช้งานของท่อได้อย่างมาก ลดการรั่วไหลของการสึกหรอที่เกิดจากการกัดเซาะของอนุภาค

3. ความสามารถในการรับน้ำหนักสูง

ความต้านทานแรงดึง 90-100 MPa (เกินกว่า PTFE 20-30 MPa)

ความต้านทานแรงดัดงอ 165 MPa, โมดูลัสแรงดัดงอ 4.1 GPa

ทนต่อแรงกระแทกของของเหลวแรงดันสูงโดยไม่เสียรูป เหมาะสำหรับระบบไฮดรอลิกและระบบถ่ายเทของไหลแรงดันสูง

④ ทนต่ออุณหภูมิสูงได้ดีเยี่ยม

อุณหภูมิการเปลี่ยนสถานะคล้ายแก้ว 143°C

จุดหลอมเหลว 343°C

อุณหภูมิการใช้งานต่อเนื่องสูงถึง 250°C (เทียบได้กับ PTFE ที่ 260°C)

ต้านทานไฮโดรไลซิสได้ดีเยี่ยม ทนทานต่อไอน้ำแรงดันสูง 300°C โดยไม่ย่อยสลาย

⑤ ทนทานต่อสารเคมีดีเยี่ยม

ละลายได้ในกรดซัลฟิวริกเข้มข้นเท่านั้น

ต้านทานกรดแก่ (กรดซัลฟิวริกเจือจาง, กรดไฮโดรคลอริก, กรดไนตริก), ด่างแก่, ตัวทำละลายอินทรีย์, น้ำมัน และไฮโดรคาร์บอน

เมื่อรวมกับการป้องกันการกัดกร่อนของชั้นนอกของ PTFE การป้องกันแบบกั้นสองชั้น

ชั้นนอก PTFE

ชั้นกั้นสารเคมีและชั้นป้องกันการติด

ชั้นนอกของ PTFE ให้:

ทนต่อการกัดกร่อนของสารเคมีได้ดีเยี่ยม: pH 0-14 ทนทานต่อสารเคมีแทบทุกชนิด

คุณสมบัติไม่ติด: ป้องกันการเกาะติดของสารปนเปื้อนภายนอก ทำความสะอาดง่าย

ฉนวนไฟฟ้า: คุณสมบัติเป็นฉนวนที่ดีเยี่ยม

ปกป้องซับ PEEK จากการโจมตีทางเคมีจากภายนอก

ผลเสริมฤทธิ์กันของโครงสร้างคอมโพสิต

โครงสร้างคอมโพสิต "แข็งแกร่งภายใน ทนทานภายนอก" นี้เอาชนะข้อจำกัดด้านประสิทธิภาพของวัสดุชนิดเดียว:

ท่อ PTFE ทนแรงดันไม่เพียงพอ → ซับ PEEK ให้ความแข็งแรงของโครงสร้าง

ท่อ PEEK ทนทานต่อสารเคมีต่ำกว่า PTFE → ชั้นนอกของ PTFE ให้การแยกตัวจากการกัดกร่อน

ผนังด้านใน PTFE บริสุทธิ์เสี่ยงต่อการกัดเซาะของอนุภาค → ไลเนอร์ PEEK ทนทานต่อการสึกหรอและการกัดเซาะ

ข้อมูลจำเพาะทางเทคนิค

ประสิทธิภาพโดยรวมของท่อ

ประสิทธิภาพของ PEEK ไลเนอร์

ประสิทธิภาพชั้นนอกของ PTFE

บันทึก: ค่าข้างต้นเป็นข้อมูลห้องปฏิบัติการทั่วไป ประสิทธิภาพที่แท้จริงอาจแตกต่างกันไปขึ้นอยู่กับอัตราส่วนความหนาของไลเนอร์ กระบวนการประกอบ และเงื่อนไขการใช้งาน สามารถขออัตราส่วนความหนาของไลเนอร์แบบกำหนดเองได้

แบบฟอร์มที่มีอยู่

เหตุใดจึงเลือกท่อคอมโพสิต PTFE ที่มีเส้น PEEK

1. แรงเสียดทานผนังด้านในต่ำมาก

ค่าสัมประสิทธิ์แรงเสียดทานของซับ PEEK ต่ำเพียง 0.15-0.35 (หล่อลื่นในตัวเอง) ซึ่งต่ำกว่าผนังด้านในของท่อโลหะมาก เมื่อลำเลียงตัวกลางที่มีความหนืดสูงหรือความเร็วสูง แรงดันตกคร่อมจะลดลงอย่างมาก และการใช้พลังงานในการสูบจะลดลง เหมาะอย่างยิ่งสำหรับการถ่ายโอนของเหลวทางไกลและท่อเคมีละเอียด

2. ความต้านทานการสึกหรอของผนังด้านในสูงเป็นพิเศษ

ในการลำเลียงสื่อที่มีฤทธิ์กัดกร่อนที่มีอนุภาคของแข็ง ของเหลวข้น ตัวเร่งปฏิกิริยา และวัสดุที่คล้ายกัน ผนังด้านในของท่อ PTFE บริสุทธิ์จะสึกกร่อนได้ง่ายเนื่องจากการกัดเซาะ นำไปสู่การรั่วไหลและการเปลี่ยนบ่อยครั้ง ความต้านทานการสึกหรอของซับ PEEK นั้นเหนือกว่า PTFE มาก ซึ่งช่วยยืดอายุการใช้งานของท่อได้อย่างมาก และลดความถี่ในการบำรุงรักษาและการเปลี่ยนทดแทน

3. ชั้นนอกของ PTFE ให้การป้องกันสารเคมีที่สมบูรณ์

ชั้นนอกของ PTFE ต้านทานกรดแก่ ด่างแก่ และตัวทำละลายอินทรีย์ โดยครอบคลุมค่า pH 0-14 เต็มที่ แม้ว่าภายนอกท่อจะสัมผัสกับสภาพแวดล้อมทางเคมีที่มีฤทธิ์กัดกร่อน (เช่น หมอกกรดหรือสารเคมีกระเด็น) ชั้นนอกของ PTFE ก็ให้การป้องกันที่มีประสิทธิภาพ โดยปกป้องซับ PEEK จากการถูกโจมตีจากภายนอก

นอกจากนี้ยังป้องกันไม่ให้สิ่งสกปรกภายนอกแทรกซึมและปนเปื้อนสื่อภายใน

4. ประสิทธิภาพการป้องกันการซึมผ่าน

PEEK มีคุณสมบัติป้องกันการซึมผ่านที่ดีเยี่ยม ป้องกันการซึมผ่านของก๊าซและของเหลวได้อย่างมีประสิทธิภาพ เมื่อรวมกับความสามารถในการซึมผ่านของชั้นนอกของ PTFE ต่ำ ประสิทธิภาพการป้องกันการซึมผ่านโดยรวมของท่อคอมโพสิตจึงเกินกว่าท่อ PTFE บริสุทธิ์ เหมาะสำหรับตัวกลางที่มีความบริสุทธิ์สูง สารเคมีระเหย และการถ่ายเทก๊าซ

5. ความเสถียรที่อุณหภูมิสูงและแรงดันสูง

ไลเนอร์ PEEK ทนทานต่ออุณหภูมิการใช้งานต่อเนื่อง 250°C และการกระแทกแรงดันสูง ในขณะที่ชั้นนอกของ PTFE ทนอุณหภูมิ 260°C ท่อคอมโพสิตต้านทานการเสียรูป การแยกตัว และการหลุดลอกภายใต้สภาวะที่มีอุณหภูมิสูงและแรงดันสูง ซึ่งมีประสิทธิภาพเหนือกว่าข้อจำกัดการคืบและแรงดันของท่อ PTFE บริสุทธิ์มาก

6. พื้นผิวด้านในเรียบ

พื้นผิวเรียบของซับ PEEK ต้านทานการยึดเกาะของตัวกลาง เพิ่มประสิทธิภาพ CIP (Clean-in-Place) และ SIP (Sterilize-in-Place)

เหมาะสำหรับยา อาหาร สารเคมีที่มีความบริสุทธิ์สูง และอุตสาหกรรมอื่นๆ ที่มีข้อกำหนดด้านความสะอาดที่เข้มงวด

ท่อคอมโพสิต PTFE ที่มีเส้น PEEK เทียบกับท่อที่ใช้ PTFE อื่นๆ

กฎการเลือกด่วน:

ต้องใช้สื่อที่มีอนุภาคหรือความเร็วสูงภายใน + การกัดกร่อนของสารเคมีภายนอก + ผนังด้านในที่มีแรงเสียดทานต่ำ → ท่อคอมโพสิต PTFE ที่มีเส้น PEEK

วัสดุภายในไร้อนุภาค + ต้านทานการกัดกร่อนเท่านั้น → ท่อ PTFE บริสุทธิ์ (ต้นทุนต่ำกว่า)

ซีล/แบริ่ง (ไม่ใช่ท่อ) + อุณหภูมิสูง + การกัดกร่อน → ท่อเติม PPL

แมคคานิคอลซีล (ไม่ใช่ท่อ) + รับน้ำหนักมาก + ไม่มีการกัดกร่อน → ท่อเติมสีบรอนซ์+MoS₂

การใช้งาน

ความเข้ากันได้ทางเคมี

ความเข้ากันได้ทางเคมีของ PEEK Liner

ความเข้ากันได้ทางเคมีของชั้นนอกของ PTFE

บทสรุปโดยรวม

ความเข้ากันได้ทางเคมีของท่อคอมโพสิต PTFE ที่บุด้วย PEEK ครอบคลุมสื่ออุตสาหกรรมส่วนใหญ่ ข้อยกเว้นที่สำคัญเพียงอย่างเดียวคือกรดซัลฟิวริกเข้มข้น (PEEK ไม่ทนทาน) หากจำเป็นต้องมีการถ่ายโอนกรดซัลฟิวริกเข้มข้น ให้พิจารณาใช้ท่อ PTFE บริสุทธิ์หรือท่อที่เติม PPL

สำหรับสภาพแวดล้อมภายนอก ชั้นนอกของ PTFE ทนทานต่อการกัดกร่อนของสารเคมีเกือบทั้งหมด ทำให้ท่อคอมโพสิตสามารถฝังไว้ใต้ดินได้โดยตรงหรือสัมผัสกับสภาพแวดล้อมที่มีสารเคมีกระเด็น

การประกันคุณภาพ

เรซิน PTFE และ PEEK บริสุทธิ์ 100%:ไม่มีวัสดุรีไซเคิลไม่มีการลับคม

ซับ PEEK คุณภาพสูง:มีวัตถุดิบ PEEK คุณภาพสูงนำเข้าหรือในประเทศ

กระบวนการคอมโพสิตขั้นสูง:การยึดเกาะอย่างแน่นหนาระหว่างไลเนอร์และชั้นนอก — ไม่หลุดล่อน ไม่ลอก

ความหนาของไลเนอร์ที่ปรับแต่งได้:ปรับให้เหมาะกับความต้องการด้านความดัน การสึกหรอ และต้นทุน

การตรวจสอบย้อนกลับแบบเต็ม:ใบรับรองวัสดุตามคำขอ

การควบคุมมิติที่แม่นยำ:ความคลาดเคลื่อน ID/OD ที่แน่นหนาช่วยให้มั่นใจในความเข้ากันได้ในการติดตั้ง

เวลานำ:ขนาดมาตรฐานในสต็อก (48-72 ชั่วโมง) ขนาดสั่งทำ 7-15 วัน

คำถามที่พบบ่อย

ถาม: ท่อคอมโพสิต PTFE ที่บุด้วย PEEK และท่อ PTFE ที่เติม PPL แตกต่างกันอย่างไร ฉันควรเลือกอันไหน?

ตอบ: ความแตกต่างที่สำคัญคือรูปแบบผลิตภัณฑ์และสถานการณ์การใช้งาน

กฎการเลือกด่วน:

การลำเลียงตัวกลางที่มีอนุภาค ของเหลวข้น ของเหลวความเร็วสูงผ่านท่อ → ท่อคอมโพสิต PEEK Lined

ซีลวาล์ว แหวนลูกสูบ แหวนนำ (ไม่ใช่ท่อ) → ท่อเติม PPL (ความสามารถในอุณหภูมิสูงกว่า)

การสึกหรอภายในท่อสูงมาก + การกัดกร่อนจากสารเคมีภายนอก → ท่อคอมโพสิต PEEK Lined

บรรทัดล่าง: ท่อคอมโพสิต PEEK เรียงรายได้รับการออกแบบมาสำหรับ "ท่อ" โดยเฉพาะการจัดการการสึกหรอของผนังด้านในและปัญหาแรงเสียดทานในการถ่ายเทของไหล

ท่อเติม PPL ได้รับการออกแบบมาสำหรับ "ซีล" โดยเฉพาะ สำหรับการปิดผนึกที่อุณหภูมิสูง + มีฤทธิ์กัดกร่อนและการหล่อลื่นในตัวเอง

ถาม: ท่อคอมโพสิต PTFE ที่บุด้วย PEEK สามารถทนแรงดันได้เท่าใด มันจะลอกหรือลอก?

ตอบ: ความจุแรงดันของท่อคอมโพสิต PTFE ที่บุด้วย PEEK ขึ้นอยู่กับความหนาของไลเนอร์และคุณภาพของกระบวนการประกอบ

ข้อกำหนดมาตรฐาน: ทนทานต่อการถ่ายโอนของไหลที่มีความดันปานกลางถึงสูง (ความดันที่แน่นอนขึ้นอยู่กับเส้นผ่านศูนย์กลาง ความหนาของผนัง และความหนาของไลเนอร์ โปรดติดต่อเราเพื่อแจ้งพารามิเตอร์การทำงานของคุณเพื่อประเมิน)

การออกแบบป้องกันการหลุดร่อน: เราใช้กระบวนการประกอบแบบพิเศษที่สร้างพันธะเคมีและการประสานเชิงกลที่ส่วนต่อประสาน PEEK/PTFE ความแข็งแรงของพันธะมีมากกว่าการเคลือบทางกายภาพทั่วไปมาก

การจับคู่การขยายตัวทางความร้อน: PEEK และ PTFE มีค่าสัมประสิทธิ์การขยายตัวเนื่องจากความร้อนที่เทียบเคียงได้ (PEEK ~4.7×10⁻⁵/°C, PTFE ~10-12×10⁻⁵/°C) ซึ่งช่วยลดความเสี่ยงในการแยกตัวจากการขยายตัวเนื่องจากความร้อนที่แตกต่างกันตลอดช่วงอุณหภูมิ

ช่วงการใช้งานที่แนะนำ: ไม่มีการหลุดลอกหรือหลุดลอกภายใต้สภาวะปกติภายในอุณหภูมิ -100°C ถึง +250°C การบริการต่อเนื่อง

คำแนะนำ: สำหรับสภาวะแรงดันสูงหรือสภาวะการหมุนเวียนเนื่องจากความร้อนที่รุนแรง โปรดระบุพารามิเตอร์โดยละเอียด ทีมงานของเราสามารถทำการประเมินแบบกำหนดเองและเพิ่มประสิทธิภาพกระบวนการได้

ถาม: ไลเนอร์ PEEK สามารถหนาได้แค่ไหน? อายไลเนอร์ที่หนากว่าจะดีกว่าเสมอไปหรือไม่?

ตอบ: โดยทั่วไปแล้วความหนาของซับ PEEK จะอยู่ระหว่าง 0.5-3.0 มม. ความหนาที่เหมาะสมที่สุดขึ้นอยู่กับปัจจัยต่อไปนี้:

ปรัชญาการออกแบบ: ท่อคอมโพสิตไม่ได้ "ยิ่งหนา ยิ่งดี" ความหนาของไลเนอร์ที่มากเกินไปจะเพิ่มความแข็งแกร่งของผนัง ลดความยืดหยุ่น และเพิ่มต้นทุน (PEEK มีราคาแพงกว่า PTFE มาก)

โครงสร้างคอมโพสิตมีจุดมุ่งหมายเพื่อ "ผสมผสานคุณสมบัติของวัสดุภายในและภายนอกได้อย่างเหมาะสม" โดยซับในจะต้องตอบสนองความต้องการด้านความต้านทานการสึกหรอและแรงเสียดทานต่ำเท่านั้น ในขณะที่ชั้นนอกให้การสนับสนุนโครงสร้างและการป้องกันสารเคมี

การกำหนดปัจจัยสำหรับความหนา:

การเสียดสีของตัวกลาง (ความเข้มข้นของอนุภาค ความเร็วการไหล)

แรงดันใช้งานของระบบ

เส้นผ่านศูนย์กลางท่อ

ข้อกำหนดด้านอุณหภูมิ

คำแนะนำ: ระบุเงื่อนไขการทำงานเฉพาะของคุณ (ประเภทสื่อ ปริมาณอนุภาค ความเร็วการไหล ความดัน อุณหภูมิ) ทีมงานของเราจะแนะนำโซลูชันความหนาของไลเนอร์ที่เหมาะสมที่สุดเพื่อให้ตรงตามข้อกำหนดด้านประสิทธิภาพในขณะที่ช่วยควบคุมต้นทุน

ถาม: ค่าสัมประสิทธิ์แรงเสียดทานของผนังด้านในของท่อคอมโพสิตที่บุด้วย PEEK เป็นเท่าใด สามารถลดแรงดันตกได้เท่าไร?

ตอบ: ซับ PEEK มีค่าสัมประสิทธิ์แรงเสียดทาน 0.15-0.35 (ภายใต้สภาวะการหล่อลื่นในตัวเอง)

การเปรียบเทียบแรงดันตก (ประมาณการทางวิศวกรรม):

ที่เส้นผ่านศูนย์กลางและความเร็วการไหลเท่ากัน ค่าสัมประสิทธิ์ความต้านทานแรงเสียดทานของซับ PEEK จะต่ำกว่าท่อเหล็กสแตนเลสและเหล็กกล้าคาร์บอนอย่างมาก (ค่าสัมประสิทธิ์แรงเสียดทานของเหล็กอยู่ที่ประมาณ 0.5-0.8)

เมื่อเปรียบเทียบกับท่อ PTFE บริสุทธิ์ (ค่าสัมประสิทธิ์แรงเสียดทาน 0.04-0.10) ซับ PEEK มีค่าสัมประสิทธิ์แรงเสียดทานสูงกว่าเล็กน้อย แต่ข้อดีของ PEEK อยู่ที่ความต้านทานการสึกหรอและความสามารถในการรับแรงกด ในการถ่ายโอนสื่อที่มีการสึกหรอสูง ผนังท่อ PTFE จะพัฒนาร่องจากการกัดเซาะอย่างรวดเร็ว ความหยาบของพื้นผิวเพิ่มขึ้นอย่างมาก และแรงดันตกที่เกิดขึ้นจริงจะเพิ่มขึ้นอย่างรวดเร็ว ไลเนอร์ PEEK ช่วยรักษาพื้นผิวให้เรียบเนียนในระยะยาว ให้ความเสถียรมากขึ้น และลดแรงดันตกคร่อมตลอดอายุการใช้งาน

คำแนะนำ: สำหรับการถ่ายโอนทางไกลหรือการใช้งานที่ความเร็วสูง ข้อดีของการลดแรงดันในระยะยาวของซับ PEEK นั้นมีความสำคัญอย่างยิ่ง โดยช่วยลดต้นทุนพลังงานในการสูบได้อย่างมาก

ถาม: หลอดคอมโพสิตบุ PEEK สามารถใช้ถ่ายโอนกรดซัลฟิวริกเข้มข้นได้หรือไม่

ตอบ: ❌ ไม่.

PEEK สามารถละลายได้ในกรดซัลฟิวริกเข้มข้นเท่านั้น โดยจะละลายอย่างรวดเร็วและล้มเหลวในสภาพแวดล้อมของกรดซัลฟิวริกเข้มข้น ในขณะที่ชั้นนอกของ PTFE ต้านทานกรดซัลฟิวริกเข้มข้น แต่ไลเนอร์ PEEK จะสัมผัสกับตัวกลางโดยตรง และไม่สามารถทนต่อการกัดกร่อนของกรดซัลฟิวริกเข้มข้นได้

ทางเลือก:

การถ่ายโอนกรดซัลฟิวริกเข้มข้น → เลือกท่อ PTFE บริสุทธิ์ (PTFE บริสุทธิ์ต้านทานกรดซัลฟิวริกเข้มข้น)

หรือเลือกท่อ PTFE เติม PPL (ทั้ง PPL และ PTFE ต้านทานกรดซัลฟิวริกเข้มข้น)

สื่ออื่นๆ:นอกเหนือจากกรดซัลฟิวริกเข้มข้นแล้ว ไลเนอร์ PEEK ยังทนทานต่อกรดซัลฟิวริกเจือจาง กรดไฮโดรคลอริก กรดไนตริก ด่างแก่ ตัวทำละลายอินทรีย์ น้ำมัน ไฮโดรคาร์บอน ไอน้ำอุณหภูมิสูง และอื่นๆ

ถาม: อะไรคือข้อจำกัดหลักของท่อคอมโพสิต PTFE ที่บุด้วย PEEK?

ตอบ:

ขีดจำกัดอุณหภูมิ: ใช้งานต่อเนื่องที่ 250°C ต่ำกว่าท่อเติม PPL ที่ 260°C สำหรับความต้องการอุณหภูมิที่สูงขึ้น พิจารณาท่อเติม PPL

ความไม่เข้ากันของกรดซัลฟิวริกเข้มข้น: PEEK ละลายในกรดซัลฟิวริกเข้มข้น สำหรับการถ่ายโอนกรดซัลฟิวริกเข้มข้น ให้เลือกหลอด PTFE บริสุทธิ์หรือหลอดเติม PPL

ค่าใช้จ่าย: วัตถุดิบ PEEK มีราคาแพง ทำให้ท่อคอมโพสิตมีราคาแพงกว่าท่อ PTFE บริสุทธิ์และท่อเติม PPL

อย่างไรก็ตาม ในการใช้งานที่มีการสึกหรอสูง + มีการกัดกร่อนสูง อายุการใช้งานที่ยาวนานกว่าอย่างเห็นได้ชัดเมื่อเทียบกับท่อ PTFE บริสุทธิ์ จะช่วยลดต้นทุนรวมในการเป็นเจ้าของ (TCO) ได้อย่างมาก

ค่าสัมประสิทธิ์การเสียดสีสูงกว่า PTFE เล็กน้อย: สำหรับการใช้งานที่มีแรงเสียดทานต่ำมาก (เช่น ท่อเครื่องมือที่มีความแม่นยำ) โดยไม่มีการสึกหรอ ท่อ PTFE บริสุทธิ์อาจเหมาะสมกว่า

กฎการตัดสินใจด่วน:

ต้องการความต้านทานการสึกหรอ + แรงเสียดทานต่ำ + ความต้านทานการกัดกร่อนสำหรับท่อถ่ายของเหลว → ท่อคอมโพสิตที่มีเส้น PEEK เป็นทางออกที่ดีที่สุด

ซีลแบบคงที่หรือท่อที่ไม่สึกหรอ → ท่อ PTFE บริสุทธิ์มีความคุ้มค่ามากกว่า

อุณหภูมิที่สูงเป็นพิเศษ (>250°C) + การใช้งานที่มีการกัดกร่อน → ท่อเติม PPL มีความเหมาะสมมากกว่า
