ชุดบรรจุไฟเบอร์

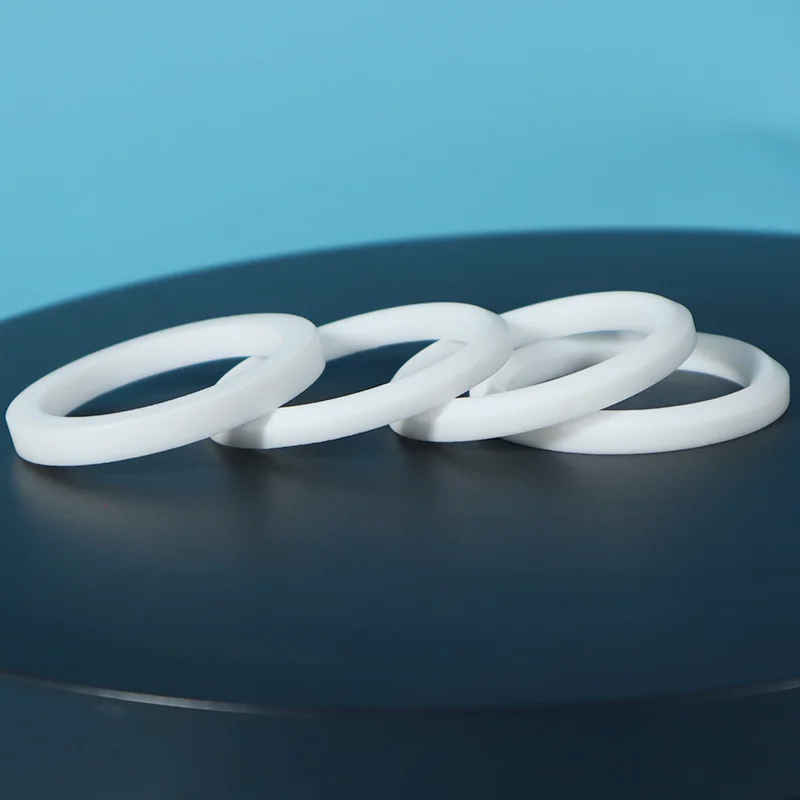

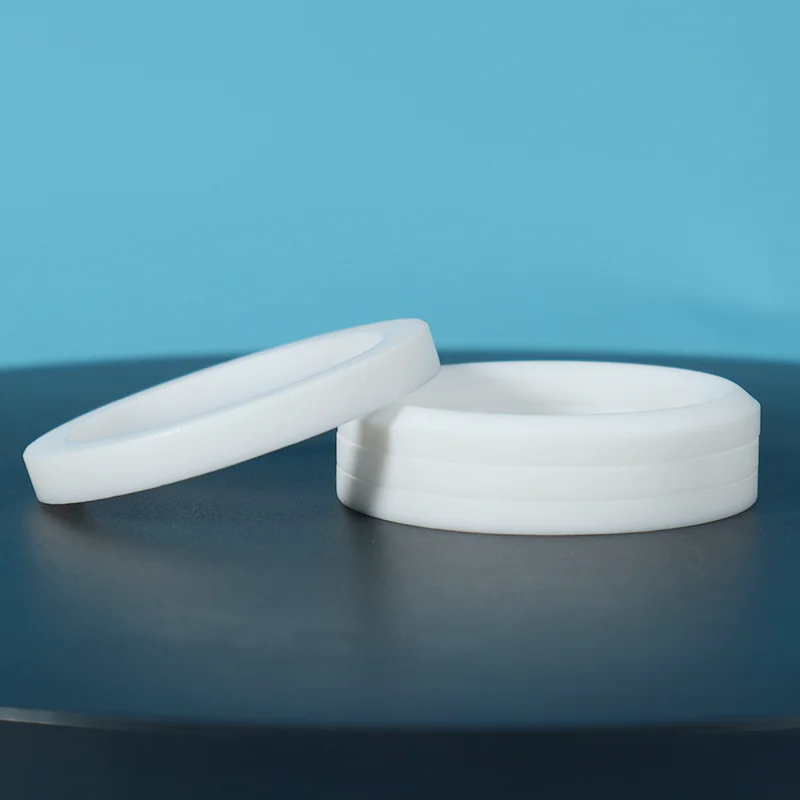

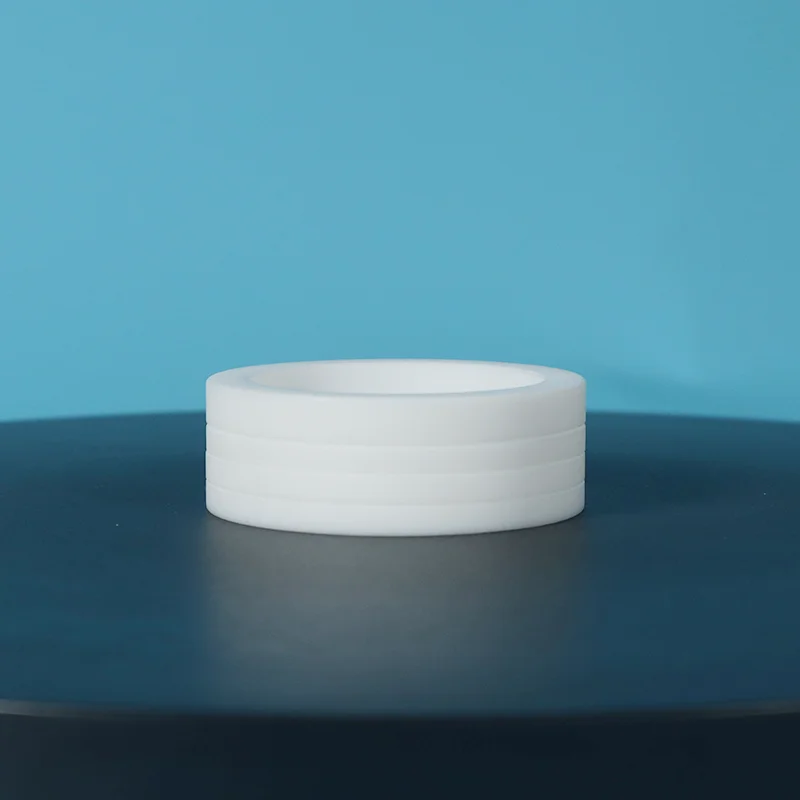

ชุดบรรจุภัณฑ์ PTFE ที่ผลิตโดย Taifno ประกอบด้วยชุดวงแหวนซีล PTFE ซึ่งรวมถึงวงแหวนอะแดปเตอร์ด้านบน วงแหวนตรงกลางรูปตัว V และวงแหวนอะแดปเตอร์ด้านล่าง ซึ่งออกแบบมาสำหรับการติดตั้งในกล่องบรรจุ

เหมาะสำหรับช่วงอุณหภูมิ -180°C ถึง +200°C ทนทานต่อแรงดันสูงสุด 500 บาร์ ครอบคลุมช่วง pH 0–14 และรองรับความเร็วเชิงเส้นสูงสุด 5 เมตร/วินาที

ทำไมต้องเลือกชุดบรรจุ PTFE

ปัญหาโอริง

ข้อดีหลักสามประการ

1. แรงปิดผนึกที่ปรับได้: โอริงได้รับการแก้ไขแล้ว — เมื่อติดตั้งแล้ว จะไม่สามารถปรับแรงซีลได้ ชุดบรรจุภัณฑ์ PTFE สามารถขันให้แน่นได้อีกครั้ง เนื่องจากบรรจุภัณฑ์สึกหรอเมื่อเวลาผ่านไป เพียงขันน็อตต่อมให้แน่นเพื่อคืนประสิทธิภาพการปิดผนึก ไม่จำเป็นต้องถอดแยกชิ้นส่วน

2. การปิดผนึกแบบไดนามิกสำหรับเพลาที่กำลังเคลื่อนที่: โอริงเป็นซีลแบบคงที่ — โดยจะผนึกในร่องคงที่เพียงร่องเดียวและจะพังเมื่อเพลาเคลื่อนที่ แหวนตัววี PTFE ได้รับการออกแบบมาโดยเฉพาะสำหรับการเคลื่อนที่แบบหมุนแบบลูกสูบและแบบช้า — ขอบซีลจะเคลื่อนไปพร้อมกับเพลา โดยคงการสัมผัสไว้ภายใต้แรงกด

3. การปิดผนึกด้วยแรงดัน: รูปทรงเรขาคณิตรูปตัว V ได้รับการออกแบบมาเพื่อรับแรงกด: เมื่อแรงดันของระบบเพิ่มขึ้น มันจะบังคับขอบซีลให้แน่นกับแกนและตัวเรือนมากขึ้น ซึ่งช่วยเพิ่มประสิทธิภาพการซีลโดยอัตโนมัติ

ข้อได้เปรียบด้านวัสดุ

การเปรียบเทียบ: ชุดบรรจุภัณฑ์เทียบกับโอริงกับซีลคอมโพสิต

การใช้งาน

อุตสาหกรรมปฐมภูมิ

อุปกรณ์ทั่วไป

วาล์วควบคุมและแยก

เกทวาล์ว บอลวาล์ว โกลปวาล์ว

ปั๊มลูกสูบ

ปั๊มหอยโข่ง (หมุนช้า)

กระบอกไฮดรอลิกและแอคทูเอเตอร์

คอมเพรสเซอร์

เครื่องผสมและเครื่องกวน

เครื่องอัดขึ้นรูป, เครื่องฉีดขึ้นรูป

แอปพลิเคชันในโลกแห่งความเป็นจริง

กรณีศึกษาที่ 1: การบรรจุก้านวาล์วของโรงงานเคมี

ความท้าทาย: โรงงานเคมีที่ต้องจัดการกับกรดที่มีฤทธิ์รุนแรงที่อุณหภูมิ 150°C เปลี่ยนโอริงบนก้านวาล์วควบคุมทุกๆ 2-3 เดือน ส่งผลให้ต้องเสียเวลาหยุดทำงานและมีข้อกังวลด้านความปลอดภัย

วิธีแก้ไข: ชุดบรรจุภัณฑ์ PTFE V-ring ที่มีเกรดเติมคาร์บอน ติดตั้งด้วยข้อกำหนดแรงบิดที่แนะนำ

ผลลัพธ์: ไม่มีการรั่วไหลเป็นเวลา 18 เดือน บรรจุให้แน่นอีกครั้งสองครั้งระหว่างการบำรุงรักษาตามกำหนด ลดต้นทุนการบำรุงรักษาและการหยุดทำงานลง 80%

กรณีศึกษาที่ 2: การบรรจุปั๊มสารละลาย

ความท้าทาย: ปั๊มสารละลายที่ใช้กับวัสดุที่มีฤทธิ์กัดกร่อนทำให้บรรจุภัณฑ์มาตรฐานหมดทุกๆ 4-6 สัปดาห์ ส่งผลให้การผลิตต้องหยุดชะงักบ่อยครั้ง

วิธีแก้ไข: ชุดบรรจุภัณฑ์ PTFE เติมแก้วพร้อมวงแหวนป้องกันการอัดขึ้นรูป

ผลลัพธ์: ชุดบรรจุภัณฑ์อยู่ได้นาน 8 เดือน — นานกว่าโซลูชันก่อนหน้าถึง 8 เท่า ช่วงเวลาการบำรุงรักษาขยายออกไป เวลาในการผลิตดีขึ้นอย่างเห็นได้ชัด

กรณีศึกษาที่ 3: การปฏิบัติตามข้อกำหนดการปล่อยก๊าซเรือนกระจกของผู้ลี้ภัย

ความท้าทาย: โรงงานแปรรูปก๊าซธรรมชาติจำเป็นต้องเป็นไปตามมาตรฐาน ISO 15848 สำหรับวาล์วควบคุมที่สำคัญซึ่งควบคุมโดยผู้ลี้ภัย

วิธีแก้ไข: ชุดบรรจุภัณฑ์แบบปล่อยมลพิษต่ำที่ใช้ PTFE พร้อมแพ็คเกจการหล่อลื่นที่เป็นเอกสิทธิ์ ผ่านการทดสอบตามมาตรฐาน ISO 15848

ผลลัพธ์: ผ่านการปฏิบัติตามข้อกำหนดด้านการปล่อยมลพิษ อัตราการรั่วไหลต่ำกว่าขีดจำกัดที่อนุญาต ประสิทธิภาพระยะยาวได้รับการตรวจสอบโดยการตรวจสอบอย่างต่อเนื่อง

หมายเหตุ: ผลลัพธ์ที่เกิดขึ้นจริงจะแตกต่างกันไปตามเงื่อนไขการสมัคร ติดต่อเราเพื่อขอคำแนะนำเฉพาะการใช้งาน

ข้อมูลจำเพาะทางเทคนิค

ตัวเลือกเกรดวัสดุ

การประกันคุณภาพ

วัสดุ PTFE บริสุทธิ์ 100% - ไม่ต้องลับคม ไม่มีวัสดุรีไซเคิล คุณภาพสม่ำเสมอ ทีละชุด

การตรวจสอบย้อนกลับแบบเต็ม — ทุกชุดที่ตรวจสอบย้อนกลับได้ตั้งแต่วัตถุดิบไปจนถึงผลิตภัณฑ์สำเร็จรูป ใบรับรองวัสดุตามคำขอ

การขึ้นรูปอย่างแม่นยำ — วงแหวนบรรจุแต่ละอันได้รับการขึ้นรูปหรือกลึงอย่างแม่นยำเพื่อให้มีความคลาดเคลื่อนสูง

คำแนะนำในการติดตั้ง — คำแนะนำในการติดตั้งโดยละเอียดและข้อกำหนดแรงบิดในทุกคำสั่งซื้อ

ระบบคุณภาพ ISO — กระบวนการผลิตเป็นไปตามมาตรฐานคุณภาพสากล

มีเกรด FDA — เกรดที่สอดคล้องกับ FDA และ USP Class VI สำหรับการใช้งานด้านอาหารและยา

คำถามที่พบบ่อย

ถาม: PTFE Packing Set คืออะไร และทำงานอย่างไร

ตอบ: เป็นวงแหวน PTFE ซ้อนกัน อะแดปเตอร์ด้านบน วงแหวนกลางรูปตัว V อะแดปเตอร์ด้านล่าง ติดตั้งอยู่ในกล่องบรรจุ

เมื่อขันน็อตต่อมแน่นแล้ว แหวนตัววีจะขยายออกแนวรัศมีกับทั้งเพลาและตัวเรือน แรงดันของระบบจะช่วยเพิ่มพลังให้กับริมฝีปากการซีล และซีลให้แน่นยิ่งขึ้นเมื่อแรงดันเพิ่มขึ้น เติมพลังให้กับตนเอง สามารถขันให้แน่นได้อีกครั้งเมื่อเกิดการสึกหรอ

Q: ชุดแพจเกจ กับ โอริง ควรเปลี่ยนเมื่อใด?

ตอบ: เปลี่ยนเมื่อโอริงทำงานผิดปกติ บนเพลาที่กำลังเคลื่อนที่ ภายใต้ความผันผวนของแรงดัน หรือเมื่อมีสารเคมีที่รุนแรง

โอริงเป็นแบบคงที่ โดยจะผนึกอยู่ในร่องคงที่ ชุดบรรจุภัณฑ์เป็นแบบไดนามิก ปรับได้ ขันให้แน่นอีกครั้งได้ และสร้างขึ้นสำหรับชิ้นส่วนที่เคลื่อนไหวได้

การเปรียบเทียบราคา: โอริงมีค่าใช้จ่ายล่วงหน้าน้อยกว่า แต่หากคุณเปลี่ยนใหม่ทุก 3 เดือน ชุดบรรจุภัณฑ์หนึ่งชุดที่มีอายุ 3-5 ปีจะช่วยประหยัดเงินค่าอะไหล่ ค่าแรง และการหยุดทำงานได้เป็นจำนวนมาก

ถาม: อะไรคือขีดจำกัดและข้อผิดพลาดในการติดตั้งที่พบบ่อยที่สุด?

ตอบ: อุณหภูมิ: -180°C ถึง +200°C (แก้ไขได้สูงสุด +315°C)

ความดัน: สูงถึง 500 บาร์ ความเร็ว: < 5 ม./วินาที

ข้อผิดพลาดที่พบบ่อยที่สุด: ต่อมน้ำเหลืองตึงเกินไป PTFE มีลักษณะอ่อน การบีบอัดมากเกินไปทำให้เกิดการไหลของความเย็น ทำให้วงแหวนเสียรูป และสร้างการรั่วไหลแทนการปิดผนึก ใช้ประแจทอร์ค. กระชับขึ้นทีละน้อย

ปฏิบัติตามคู่มือการติดตั้งของเรา ซึ่งรวมอยู่ในทุกคำสั่งซื้อ
