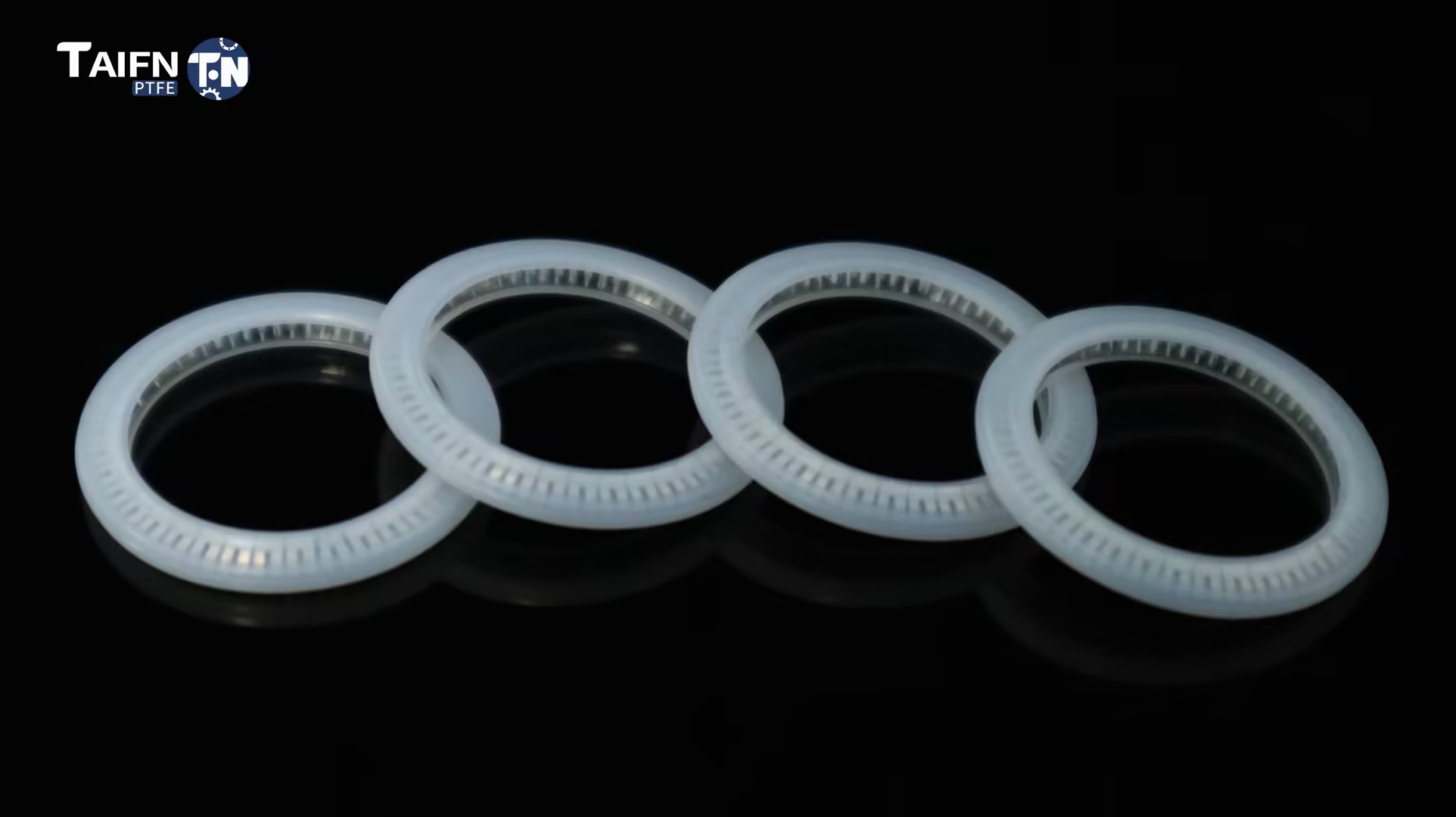

ซีลพลังสปริงชนิด U

สปริงภายในซีลเสริมพลังสปริงชนิด U ให้แรงซีลภายใต้สภาวะแรงดันเป็นศูนย์ เมื่อแรงดันของระบบเข้าสู่ช่องรูปตัวยู มันจะบังคับขอบซีลให้แน่นกับเพลามากขึ้น ความดันยิ่งสูง ซีลก็จะยิ่งแน่นมากขึ้น

นอกจากนี้ วัสดุ PTFE ยังทนต่อสารเคมีสากลที่ดีเยี่ยม และช่วงอุณหภูมิการทำงานที่กว้างตั้งแต่ -180°C ถึง +200°C; รองรับแรงดันสูงสุด 40 MPa (ไดนามิก) / 60 MPa (คงที่) และความเร็วเชิงเส้นสูงสุด 15 m/s ทำให้เหมาะสำหรับสภาพการทำงานที่หลากหลาย

ซีลพลังสปริง U-Type คืออะไร?

ซีลเสริมพลังสปริงชนิด U เป็นแจ็คเก็ตรูปตัว U PTFE พร้อมสปริงโลหะด้านใน เป็นส่วนประกอบการซีลทิศทางเดียวที่ออกแบบมาสำหรับการใช้งานแบบก้าน (การซีลภายใน) หรือลูกสูบ (การซีลภายนอก)

มันทำงานอย่างไร:

แรงดันเป็นศูนย์: สปริงให้แรงซีลเริ่มต้น ซีลแม้ในขณะที่ระบบไม่ได้รับแรงดัน

ภายใต้แรงกดดัน: แรงดันของระบบเข้าสู่ช่องตัว U และดันขอบซีลให้แรงขึ้นกับพื้นผิวการผสมพันธุ์ แรงดัน = ซีลแน่นขึ้น

การจ่ายพลังงานเอง: สปริงชดเชยการสึกหรอ ความทนทานต่อฮาร์ดแวร์ และการหมุนเวียนของความร้อน รักษาแรงซีลเมื่อเวลาผ่านไป

U-Type กับ V-Type: คุณต้องการอันไหน?

ทำไมต้องเลือก U-Type?

คู่มือการเปรียบเทียบและการเลือก

U-Type กับ O-Ring และ V-Type

คู่มือการเลือกอย่างรวดเร็ว

การใช้งานหลัก

แอปพลิเคชันในโลกแห่งความเป็นจริง

กรณีศึกษา 1: ปั๊มเคมี — อายุการใช้งานยาวนานขึ้น 3 เท่า

ความท้าทาย: โรงงานเคมีแห่งหนึ่งกำลังเปลี่ยนยางโอริงในปั๊มลูกสูบที่ใช้ตัวทำละลายทุกๆ 2-3 เดือน เนื่องจากการบวมและการแข็งตัว ส่งผลให้การผลิตหยุดชะงัก

วิธีแก้ไข: ติดตั้งซีลสปริงชนิด U พร้อมปลอกหุ้ม PTFE ที่เติมคาร์บอนและสปริงสแตนเลส 316 รักษาการออกแบบร่องมาตรฐาน AS568A ไว้

ผลลัพธ์: ซีลใช้งานได้นานกว่า 9 เดือน นานกว่ายางถึง 3 เท่า ไม่มีการรั่วไหล ช่วงเวลาการบำรุงรักษาขยายจากสัปดาห์เป็นฤดูกาล

กรณีศึกษาที่ 2: สารตัวเติมทางเภสัชกรรม — การปฏิบัติตามข้อกำหนดของ FDA

ความท้าทาย: เครื่องบรรจุยาจำเป็นต้องมีการปิดผนึกสำหรับวาล์วโรตารีที่จัดการผลิตภัณฑ์ปลอดเชื้อ ยางโอริงไม่สามารถผ่านการทดสอบสารสกัดของ FDA

วิธีแก้ไข: ซีลสปริงชนิด U ที่ให้มาพร้อมกับแจ็คเก็ต PTFE บริสุทธิ์และสปริงสแตนเลส 316 วัสดุที่ได้มาตรฐาน FDA มีเอกสารให้ครบถ้วน

ผลลัพธ์: ผ่านการทดสอบสารสกัดของ FDA ซีลสามารถผ่านรอบการฆ่าเชื้อ CIP/SIP ซ้ำๆ ได้ ไม่มีการทดแทนใน 18 เดือน

หมายเหตุ: ผลลัพธ์ที่เกิดขึ้นจริงจะแตกต่างกันไปตามเงื่อนไขการสมัคร ติดต่อเราเพื่อขอคำแนะนำเฉพาะการใช้งาน

ข้อมูลจำเพาะทางเทคนิค

คุณสมบัติของผลิตภัณฑ์

ตัวเลือกวัสดุแจ็คเก็ต

ตัวเลือกวัสดุสปริง

ตัวเลือกประเภทสปริง

การประกันคุณภาพทาอิฟโน

เรซิน PTFE บริสุทธิ์ 100% — ไม่ต้องลับคม ไม่มีวัสดุรีไซเคิล คุณภาพสม่ำเสมอ ทีละชุด

เครื่องจักรกล CNC ที่มีความแม่นยำ — ไม่มีค่าใช้จ่ายด้านแม่พิมพ์ ขนาดที่กำหนดเองตั้งแต่เส้นผ่านศูนย์กลาง 5 มม. ถึง 3300 มม.

การตรวจสอบย้อนกลับแบบเต็ม — ทุกชุดสามารถตรวจสอบย้อนกลับได้ตั้งแต่วัตถุดิบไปจนถึงการปิดผนึกที่เสร็จสิ้นแล้ว ใบรับรองวัสดุตามคำขอ

ได้รับการรับรองมาตรฐาน ISO 9001 — กระบวนการผลิตที่ได้รับการรับรองภายใต้ระบบการจัดการคุณภาพ ISO

มีเกรดที่ได้มาตรฐาน FDA — Virgin PTFE ตรงตามข้อกำหนด FDA 21 CFR 177.1550 และ BfR

มีสปริงอัลลอยด์ให้เลือก — มาตรฐาน 301/316 SS; Elgiloy, Hastelloy, Inconel สำหรับสภาวะที่รุนแรง

ความเข้ากันได้ของร่องมาตรฐาน — ใช้ได้กับร่องโอริงมาตรฐาน AS568A, DIN 3771

คำถามที่พบบ่อย

ถาม: ซีลเสริมพลังสปริงชนิด U คืออะไร และฉันควรใช้เมื่อใด

ตอบ: แจ็คเก็ตรูปตัว U PTFE พร้อมสปริงโลหะด้านใน ซีลจากแรงดันศูนย์ถึงแรงดันสูง (สูงสุด 60 MPa) บนเพลาที่กำลังเคลื่อนที่

ใช้เมื่อโอริงหรือซีลยางไม่ทำงาน บนก้านลูกสูบ ก้านวาล์ว และการใช้งานแบบไดนามิกที่ต้องรับมือกับสารเคมีที่รุนแรง อุณหภูมิสุดขั้ว หรือแรงดันสูง

U-type กับ V-type: U-type เป็นการซีลแบบรัศมีสำหรับก้านลูกสูบและก้านวาล์ว ประเภท V คือการซีลตามแนวแกน สำหรับหน้าแปลนและฝาครอบ

หากคุณกำลังปิดผนึกก้านที่กำลังเคลื่อนที่: เลือกประเภท U

หากปิดผนึกหน้าแปลนหรือฝาครอบ: เลือกประเภท V

ถาม: ซีลสปริงชนิด U มีต้นทุนเท่าไร?

ตอบ: ต้นทุนขึ้นอยู่กับเส้นผ่านศูนย์กลาง วัสดุปลอกหุ้ม สปริงอัลลอยด์ ประเภทของสปริง และปริมาณ ขนาดมาตรฐานเริ่มต้นที่ประมาณ X−X−Y ขนาดที่กำหนดเองเสนอราคาต่อรูปวาด

ต้นทุนโลหะผสมสปริงกระทบ: 301/316 SS (มาตรฐาน ต้นทุนต่ำสุด) → Elgiloy/Hastelloy (การกัดกร่อนรุนแรง/อุณหภูมิสูง ต้นทุนสูงกว่า)

ประเภทของสปริงส่งผลต่อต้นทุน: ขดลวด (รับน้ำหนักสูงกว่า) เทียบกับคานยื่น (การขูดแบบไดนามิก) เทียบกับสปริงรูปตัว V (แรงเสียดทานต่ำ)

ถาม: อะไรคือขีดจำกัดและข้อผิดพลาดในการติดตั้งที่พบบ่อยที่สุด?

ตอบ: อุณหภูมิ: -180°C ถึง +200°C (ขึ้นอยู่กับเกรด)

ความดัน: สูงสุด 40 MPa (ไดนามิก) / 60 MPa (คงที่)

ความเร็ว: สูงสุด 15 เมตร/วินาที (แบบลูกสูบ) สูงสุด 1-3 เมตร/วินาที (แบบหมุน)

ข้อจำกัดทางเคมี:

ปลอกหุ้ม PTFE: ใช้ไม่ได้กับโลหะอัลคาไลหลอมเหลวหรือธาตุฟลูออรีน

เติมแก้ว: ไม่ใช่สำหรับ HF หรือด่างเข้มข้น

เติมคาร์บอน: ไม่เหมาะกับตัวออกซิไดซ์อย่างแรง

ข้อผิดพลาดทั่วไปสามประการ:

(1) การทำให้ริมฝีปากเสียหายระหว่างการติดตั้ง: ตรวจสอบก่อนการติดตั้ง

(2) การออกแบบร่องที่แน่นเกินไปหรือไม่เหมาะสม: ซีลชนิด U พอดีกับร่องโอริง AS568A มาตรฐาน ขนาดที่ไม่ถูกต้องทำให้ซีลเสียหาย

(3) การติดตั้งแบบย้อนกลับ: ซีลชนิด U มีทิศทาง ช่องเปิดรูปตัวยูจะต้องหันหน้าไปทางด้านแรงดัน (โดยที่แรงดันเข้าสู่ตัว "U")
